La linea ISIroof offre soluzioni complete per isolare tetti e coperture, garantendo prestazioni termiche e ventilazione ottimale.
PANNELLI AIRWOOD
soluzione per tetti termicamente isolati e ventilati
Disponibili in diverse varianti
PANNELLI TERMALWOOD
soluzione per coperture isolate
Disponibili in diverse varianti

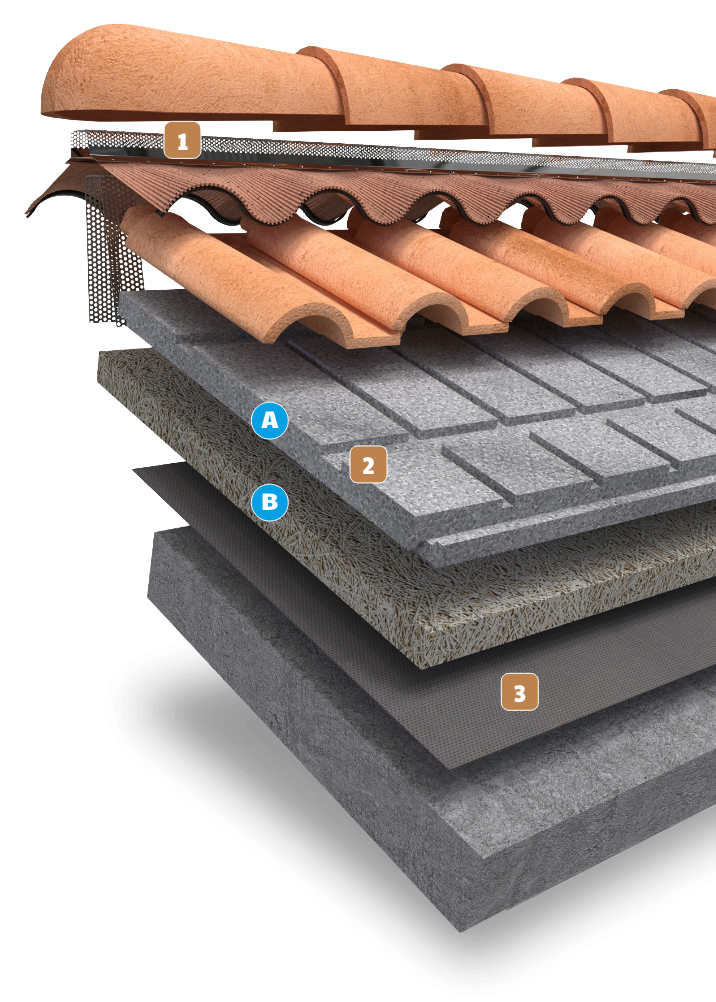

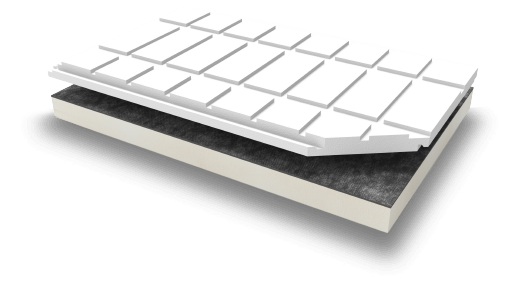

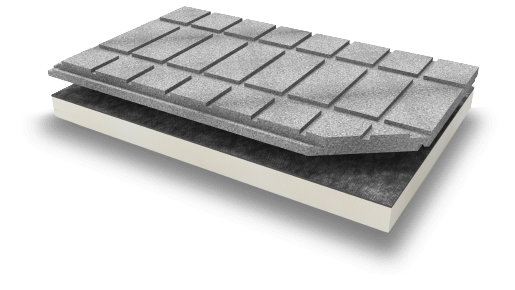

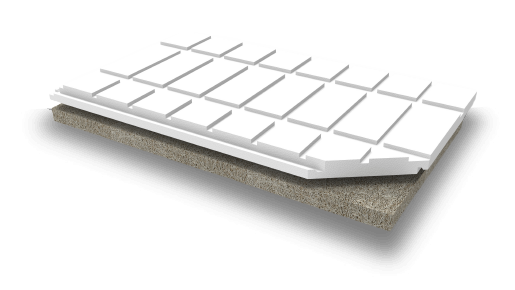

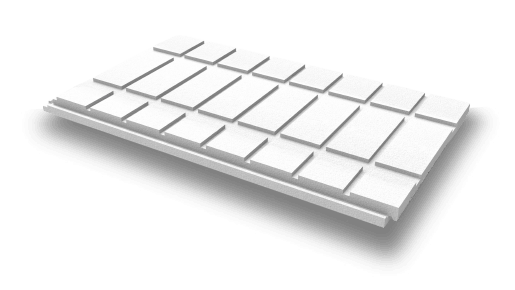

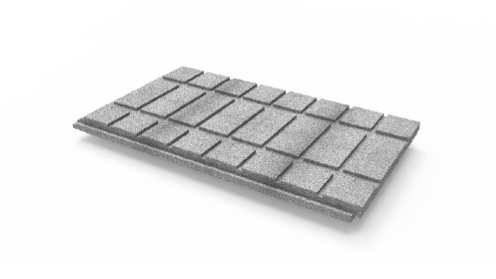

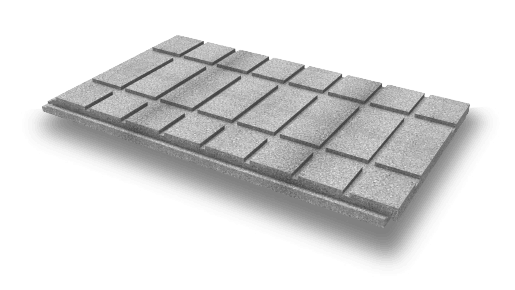

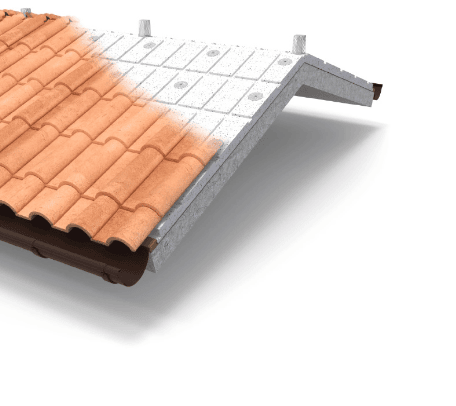

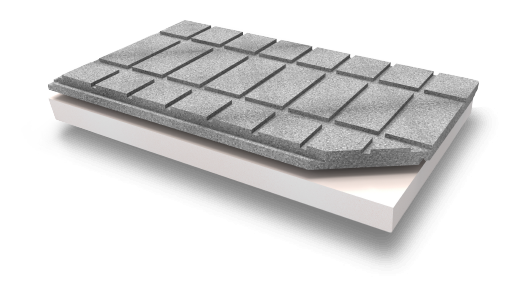

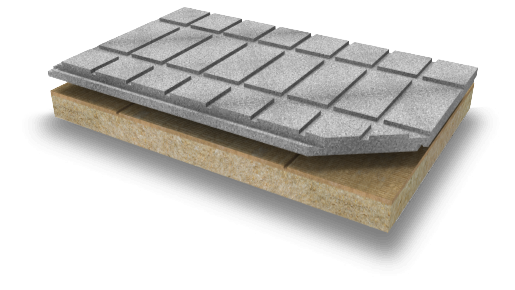

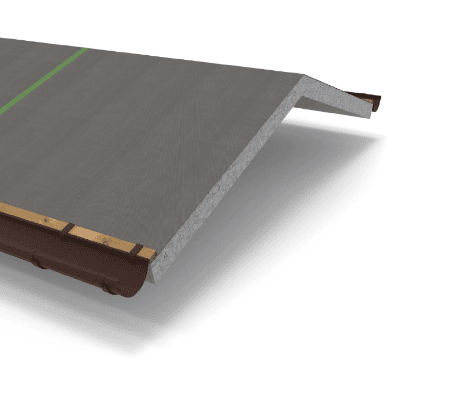

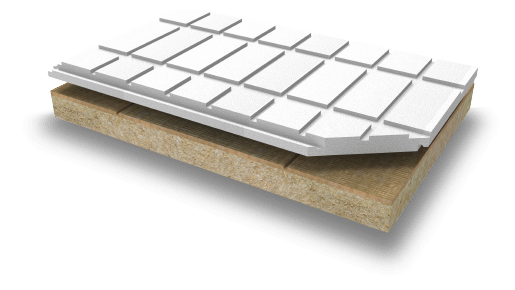

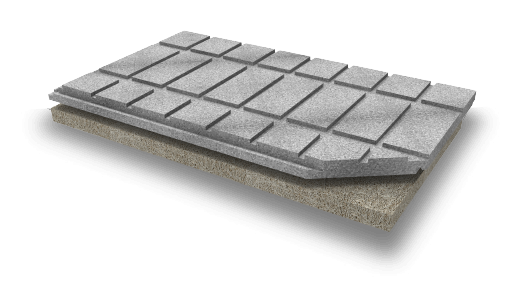

PANNELLI TERMALTEGOLA
soluzione completa per la realizzazione di tetti microventilati
Disponibili in diverse varianti

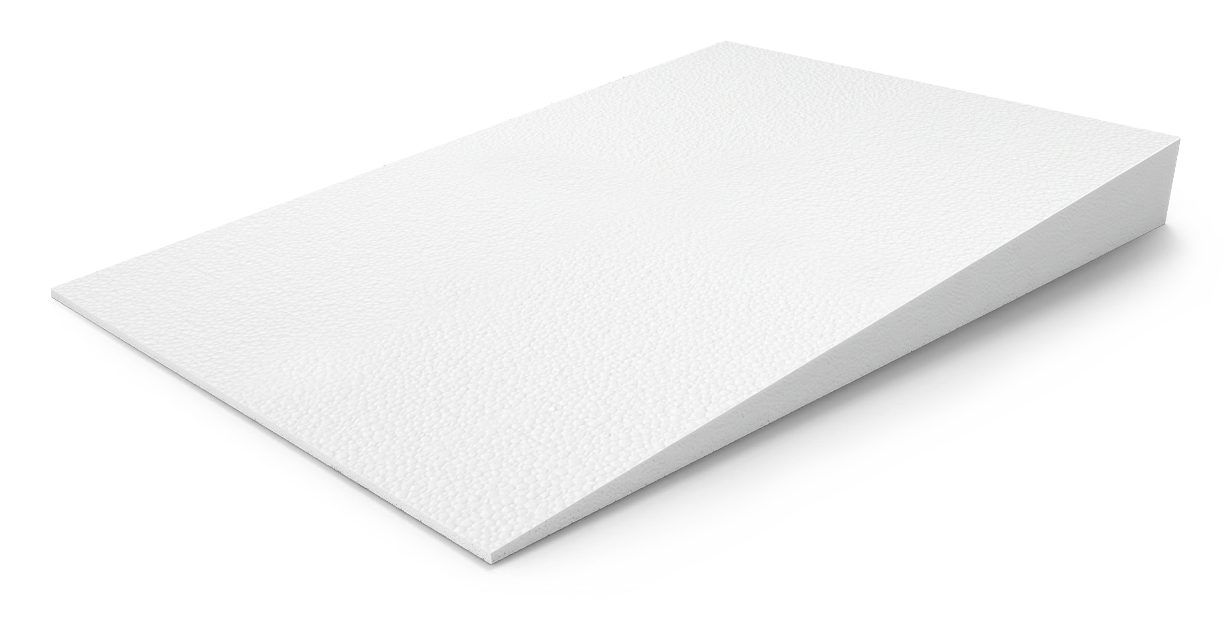

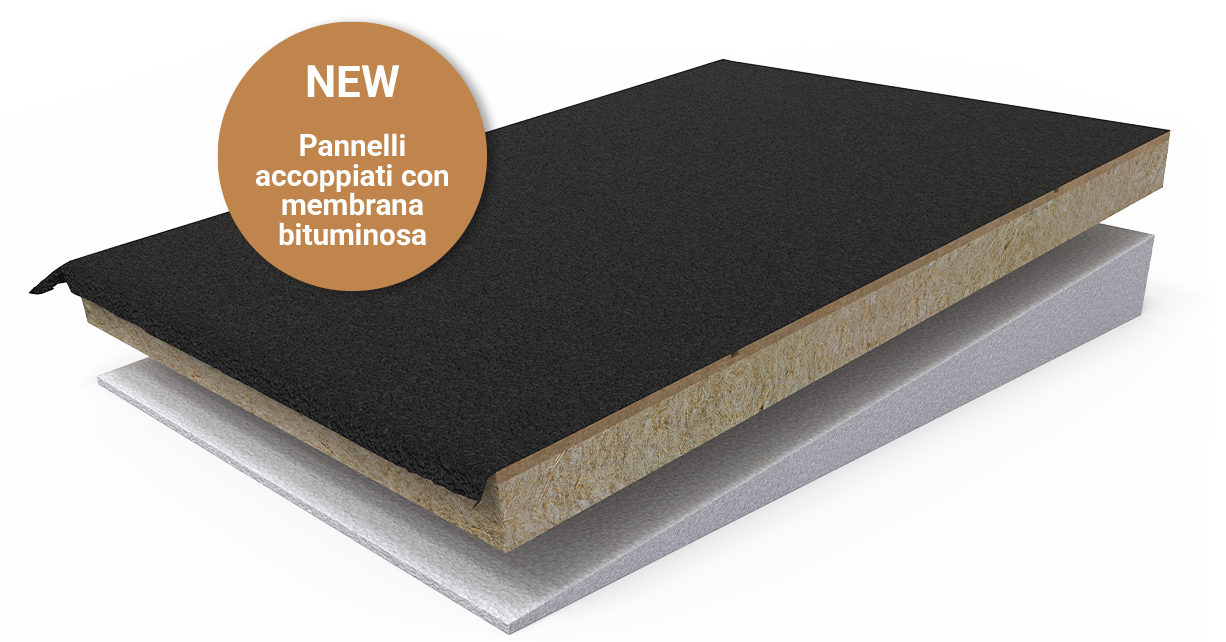

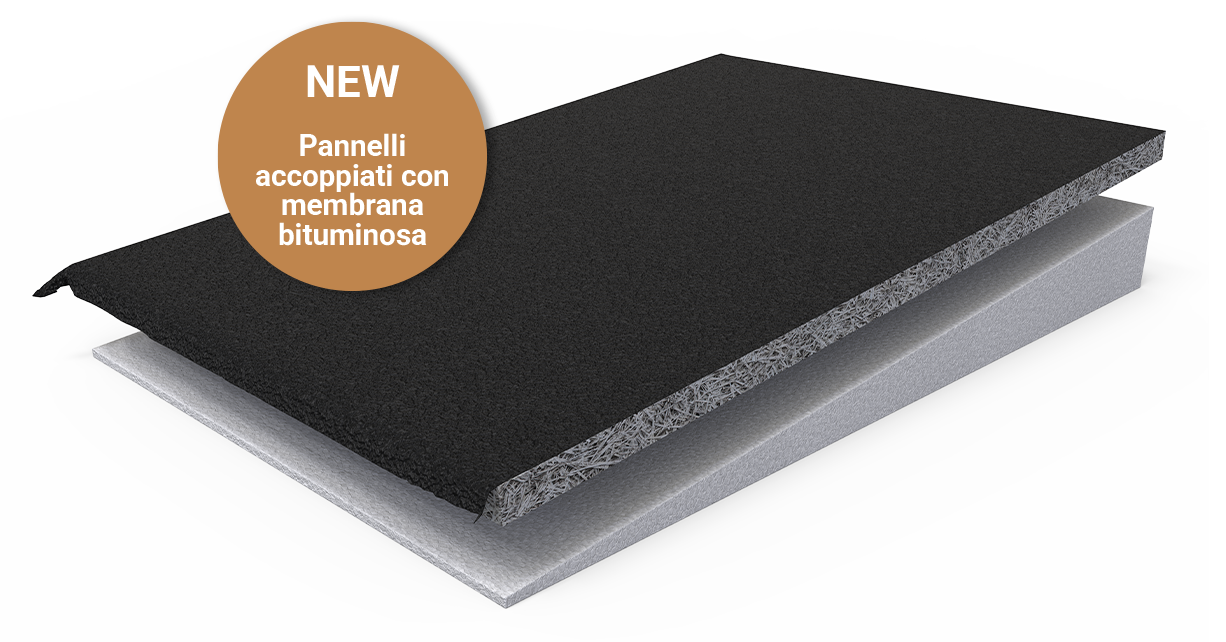

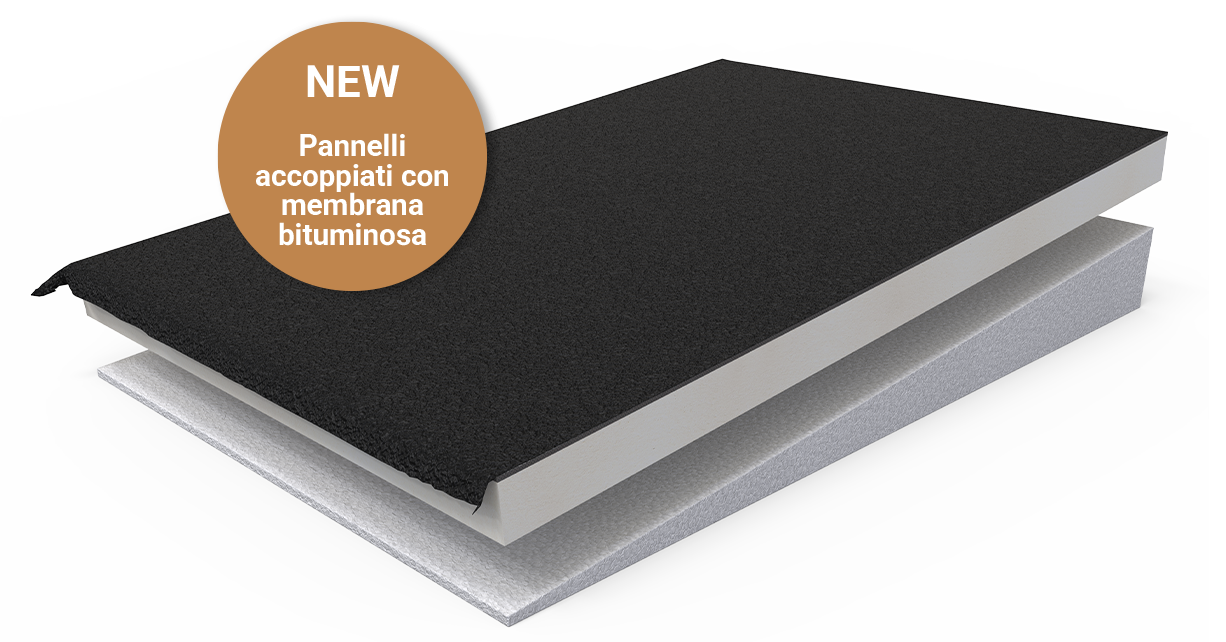

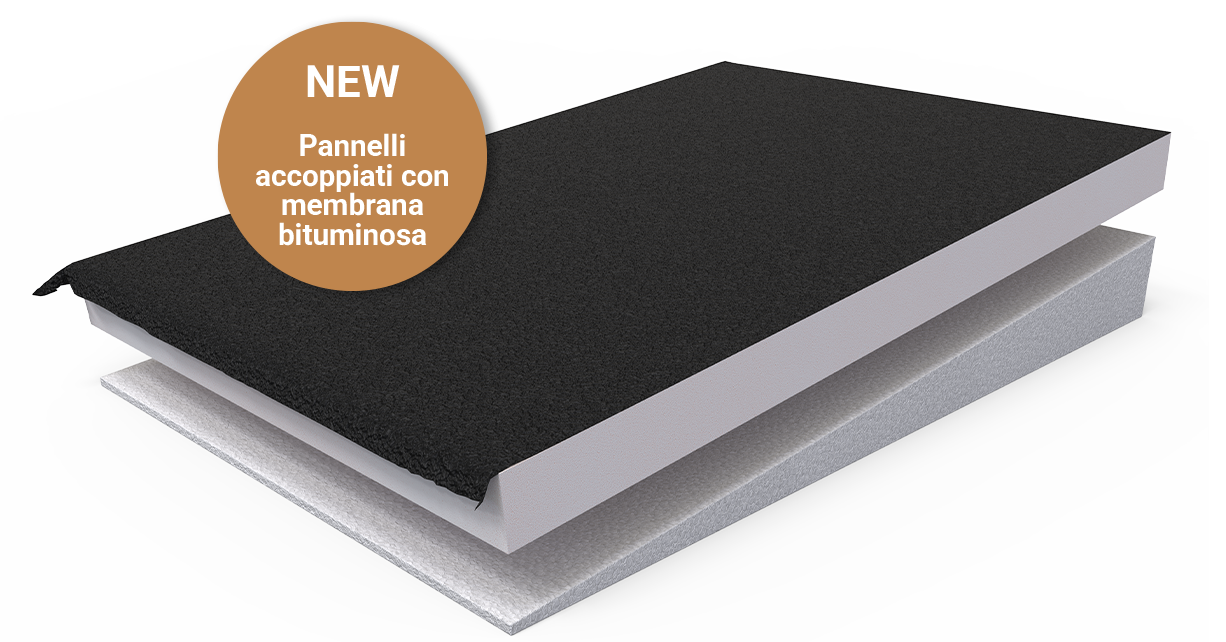

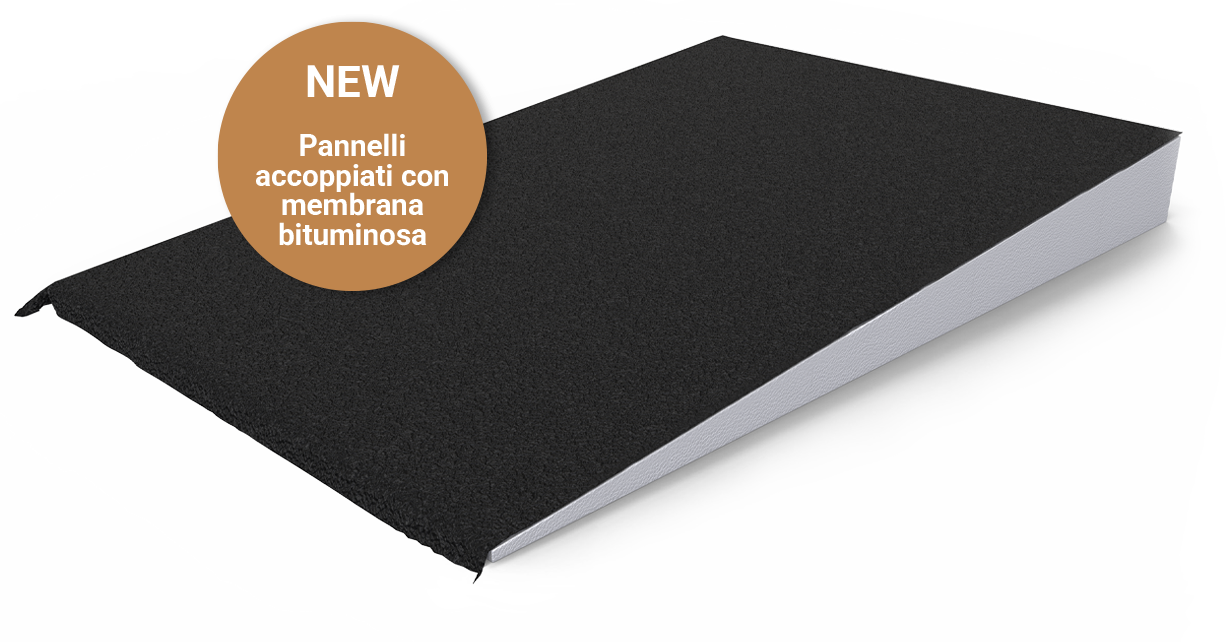

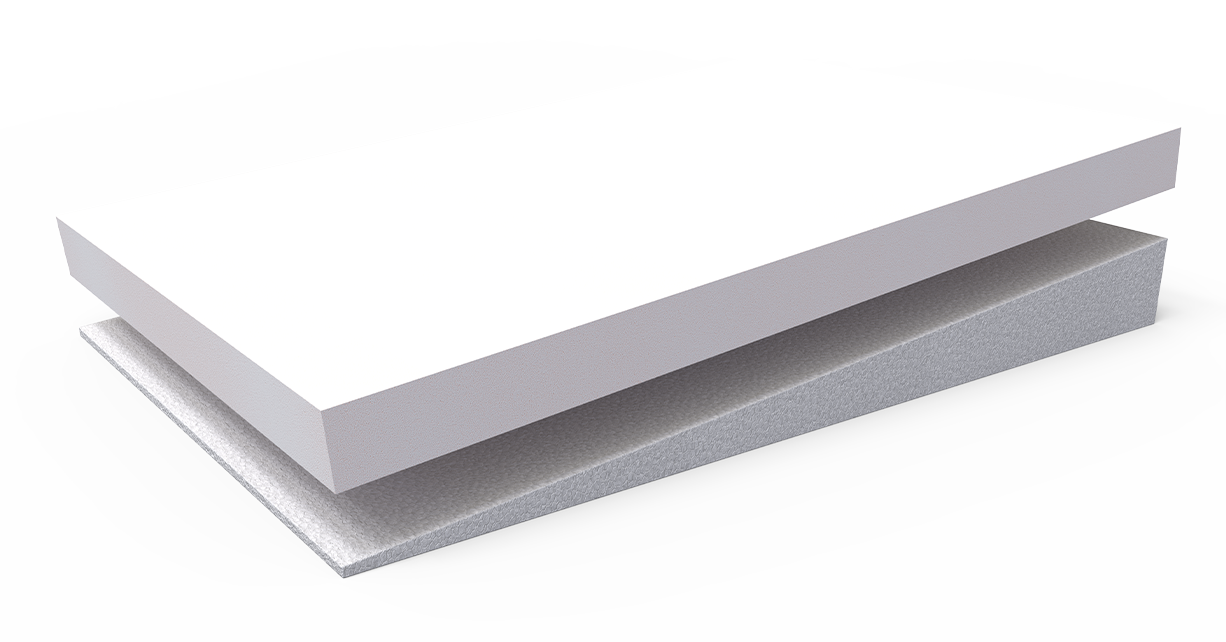

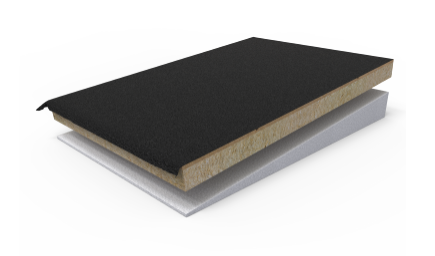

ISOLAMENTO TETTI PIANI
soluzione per coperture piane
Disponibili in diverse varianti

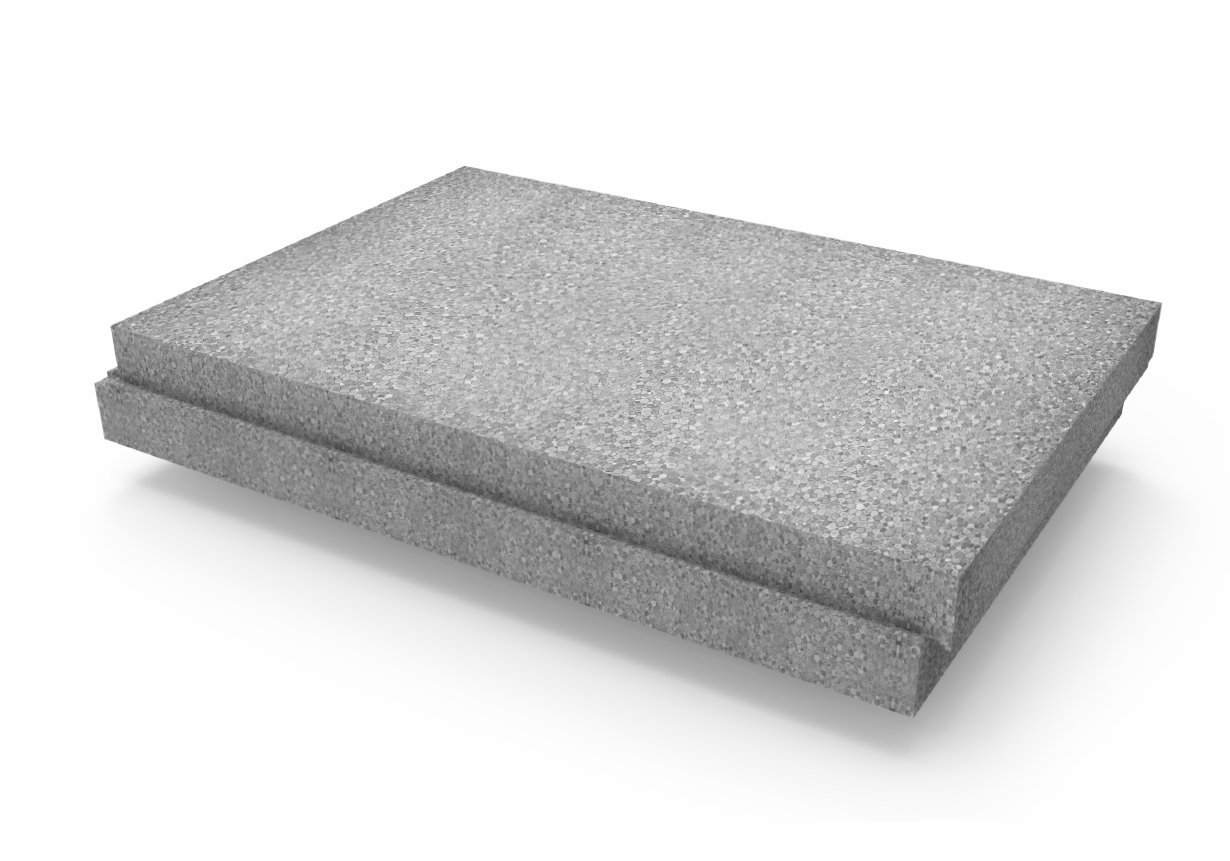

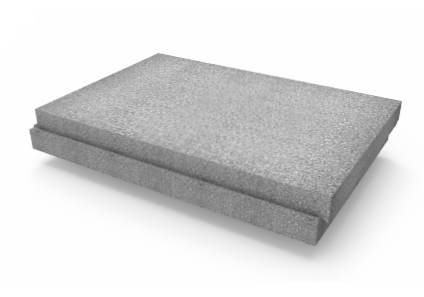

ISOLAMENTO INTERCAPEDINI
soluzione per intercapedini
Disponibili in diverse varianti

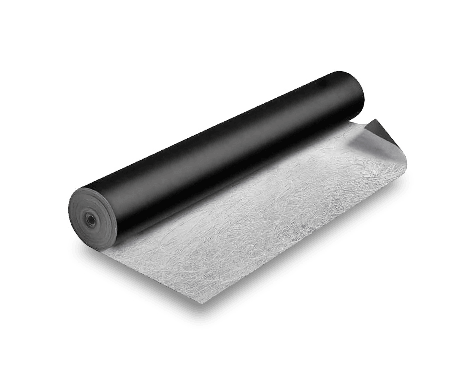

ACCESSORI ISI ROOF
accessori per coperture e intercapedini
Disponibili in diverse varianti
ISIROOF, COPERTURE E INTERCAPEDINI

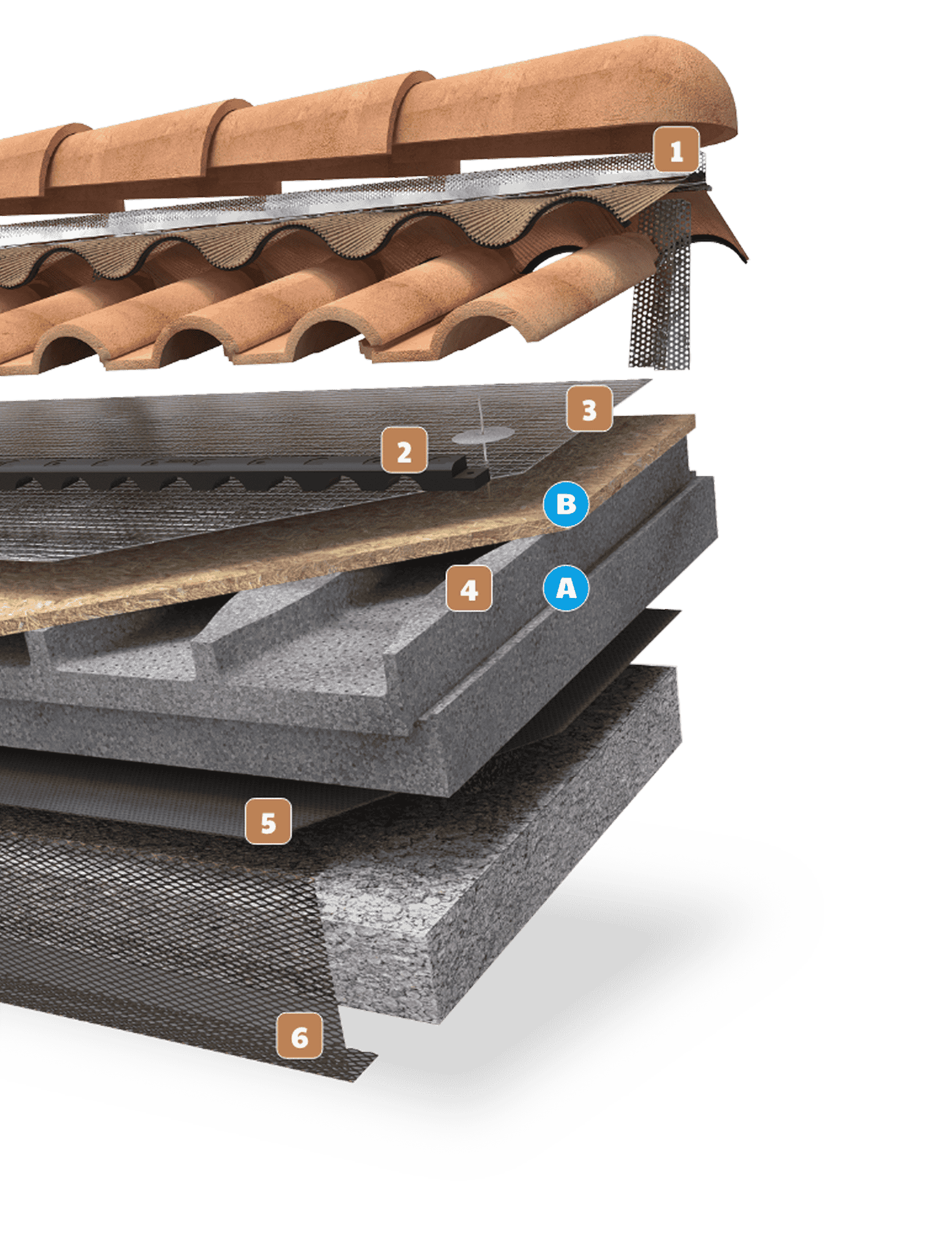

AIRWOOD system
Tetti termicamente isolati e ventilati. Airwood System è la soluzione completa per tetti ventilati: garantisce ottimo isolamento e ventilazione grazie al pannello in EPS e OSB, disponibile in diverse versioni e spessori.
1

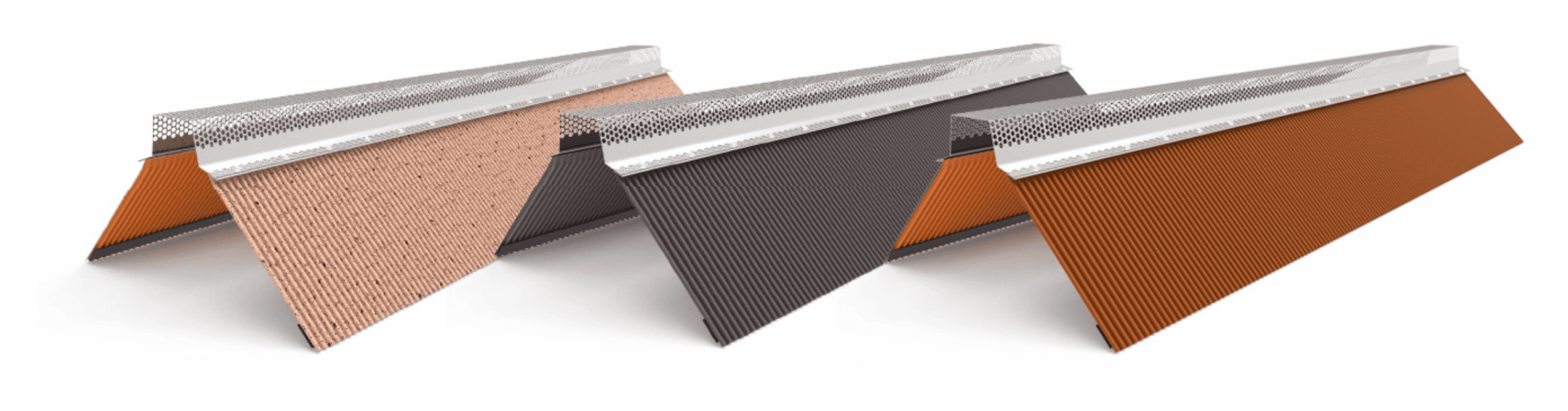

AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2

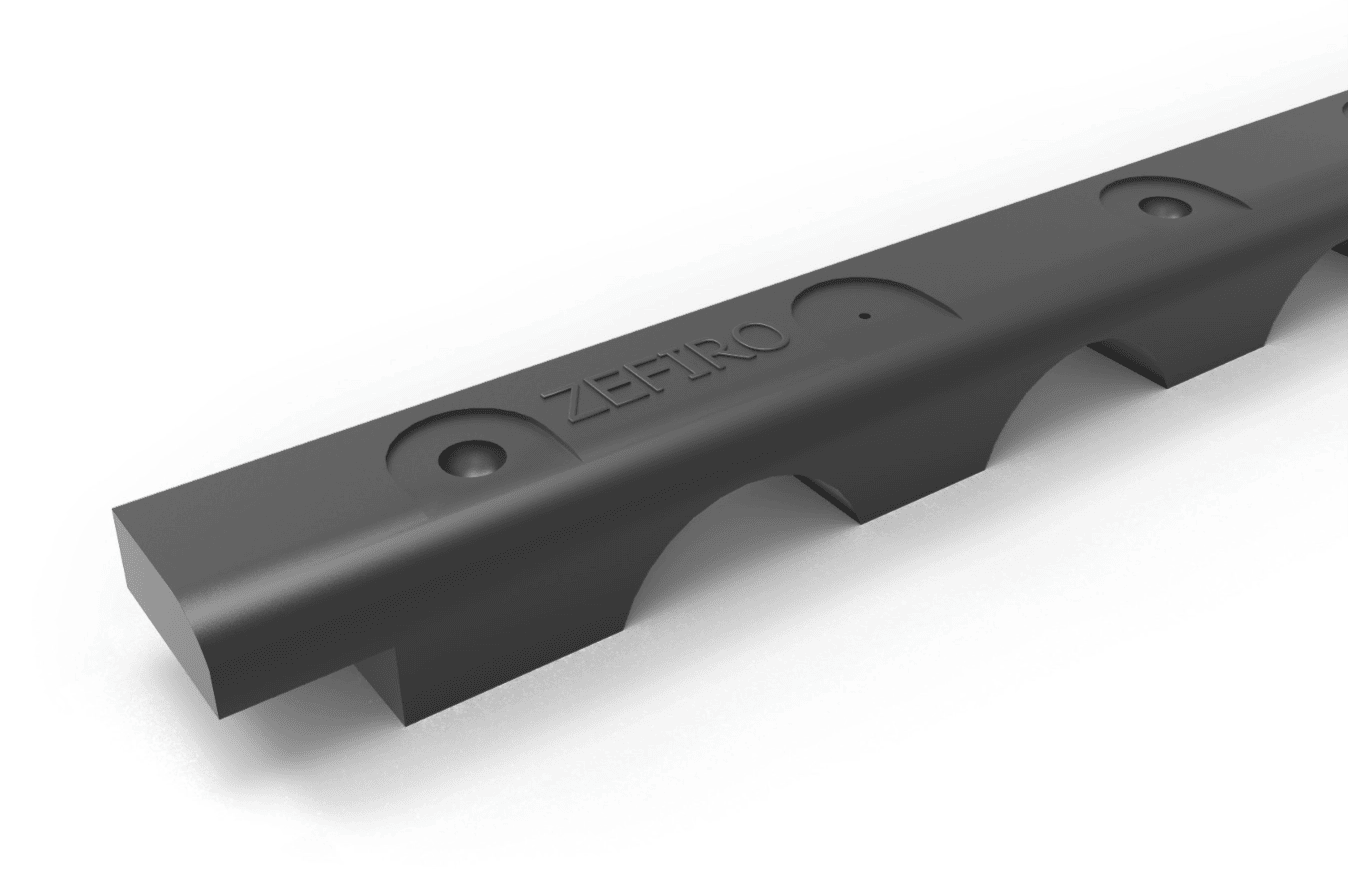

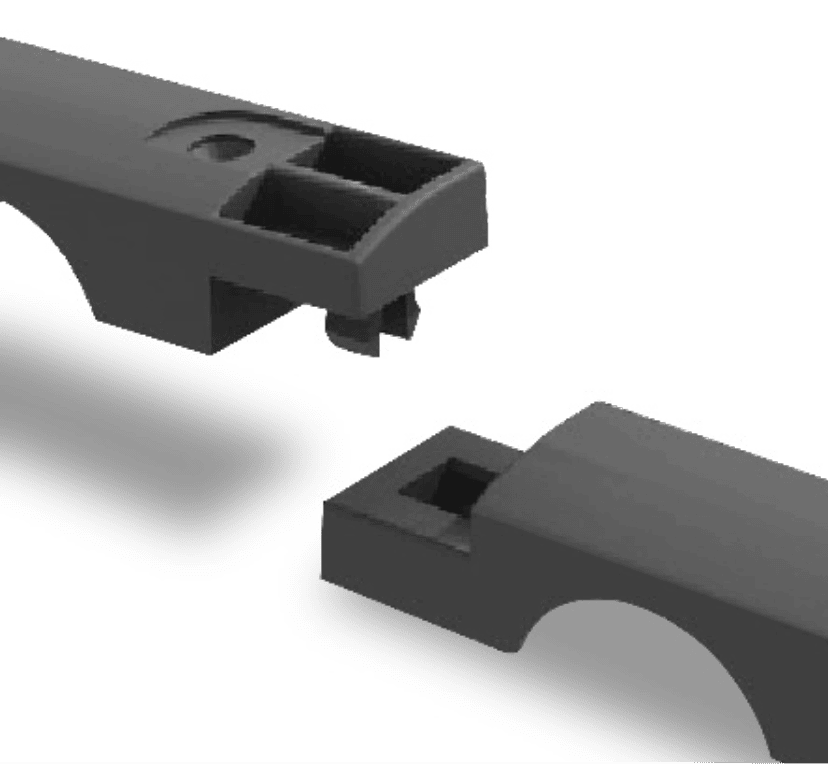

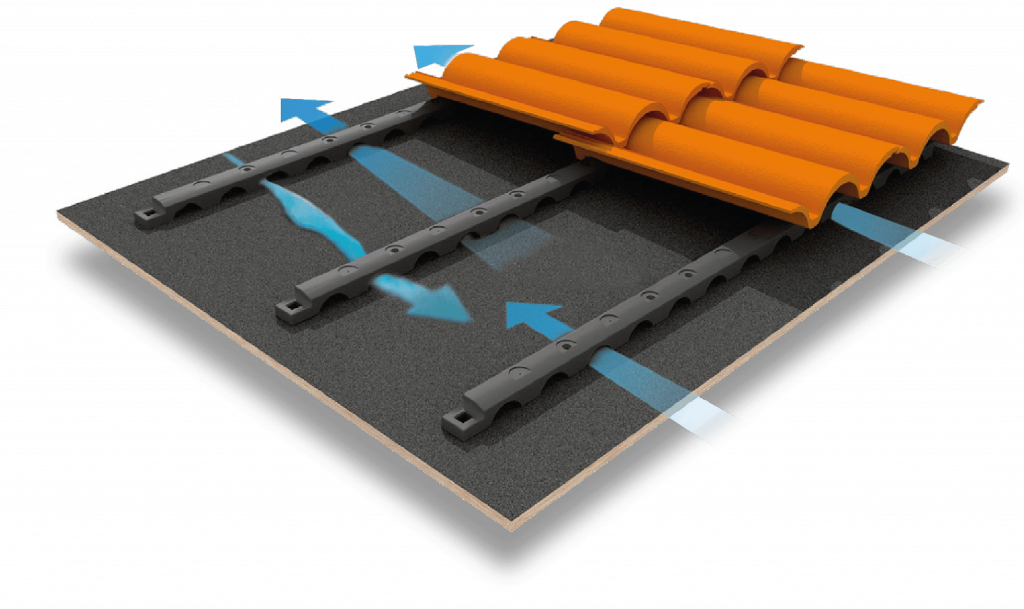

PROFILO ZEFIRO
Profilo sagomato per un sicuro ancoraggio di tegole e coppi.
3
BARRIERA VAPORE BV150
Membrana che permette una rapida fuoriuscita dell’umidità in eccesso.
4
PANNELLO AIRWOOD X-EV
Elemento isolante composto da:
A – base in EPS
B – pannello OSB 3 (12 o 18 mm).
5
TELO FRENO VAPORE FV 150
Modula il passaggio del vapore acqueo impedendone l’accumulo.
6

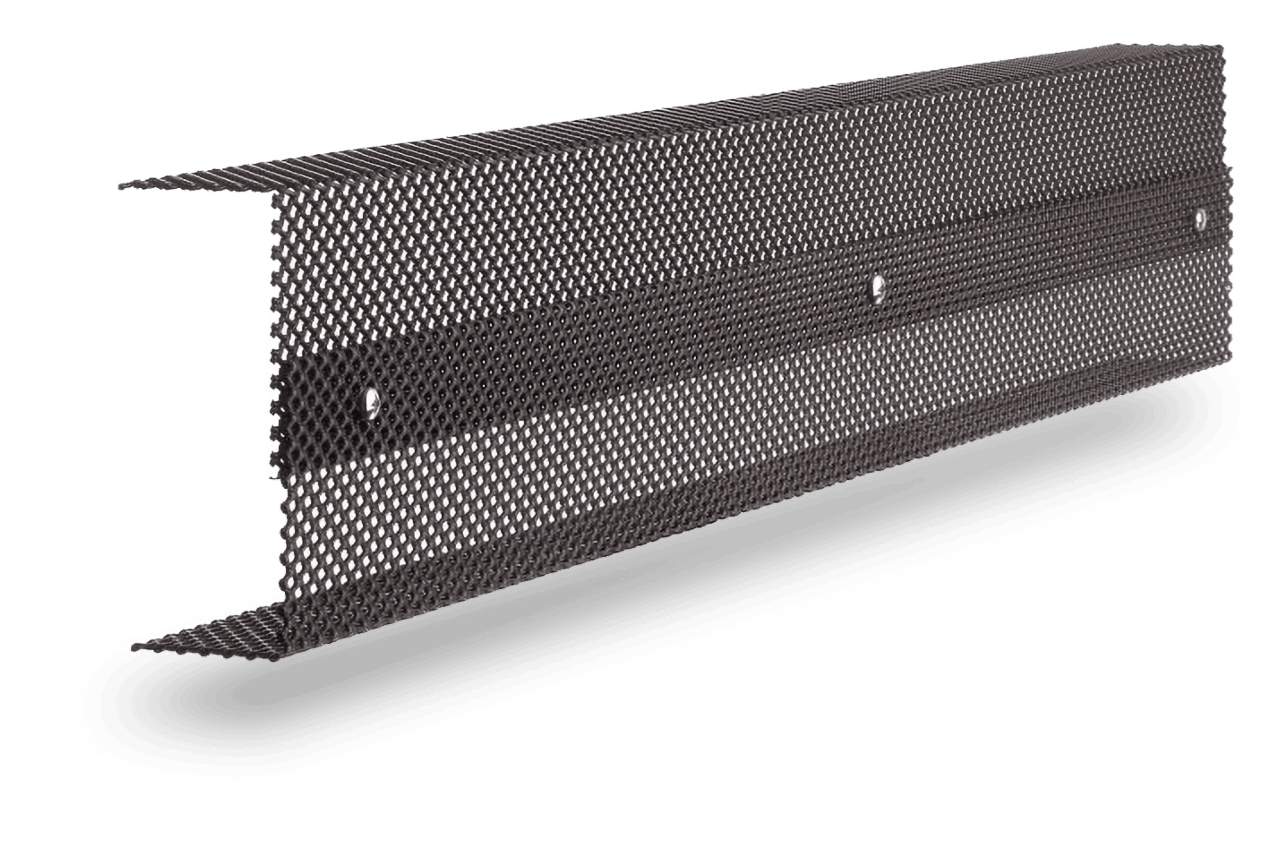

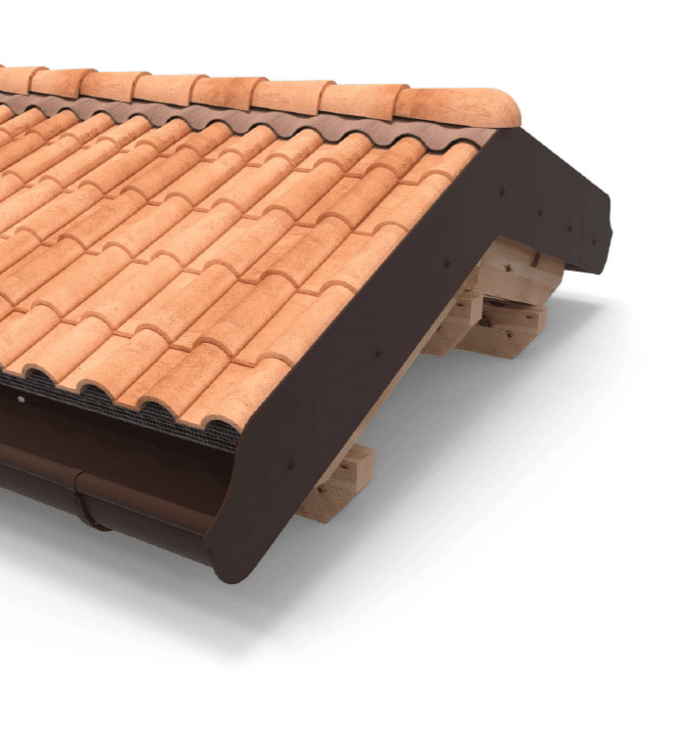

FASCIA VENTILATA
Realizzata in lamiera verniciata, la fascia ventilata favorisce una corretta circolazione dell’aria nel sottotetto.
ECCELLENTE VENTILAZIONE
OTTIMO ISOLAMENTO TERMICO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE

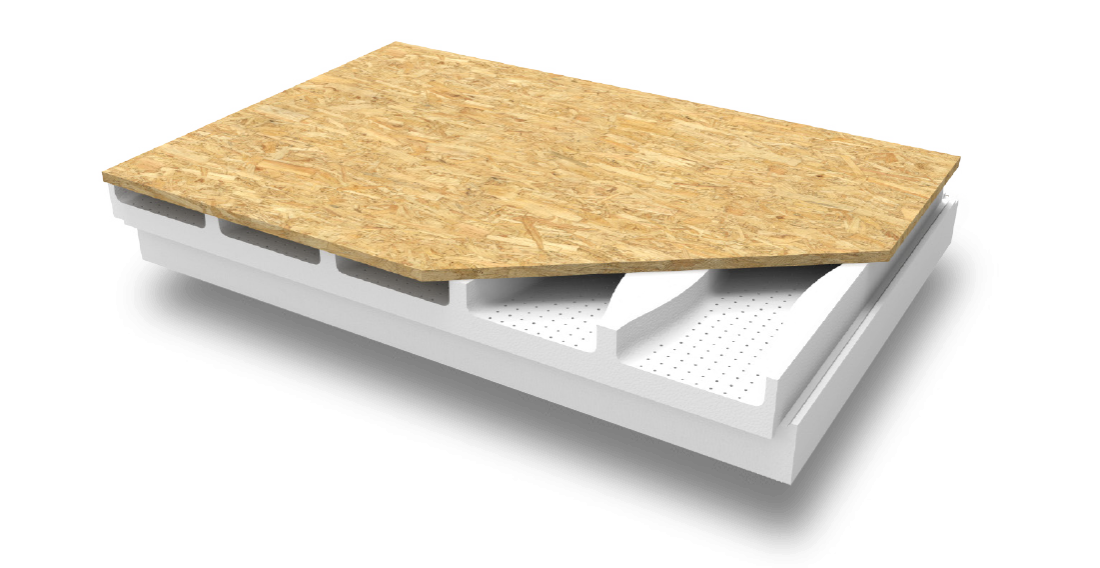

Airwood EV
Isolamento e ventilazione in un unico pannello
Progettato per i tetti inclinati, Airwood EV garantisce un ottimo isolamento termico e una ventilazione efficace, grazie ai suoi canali sagomati e alla microforatura. In estate aiuta a ridurre il calore sotto il tetto, in inverno smaltisce il vapore proveniente dall’interno dell’abitazione.
Disponibile in 12 spessori, in due versioni:

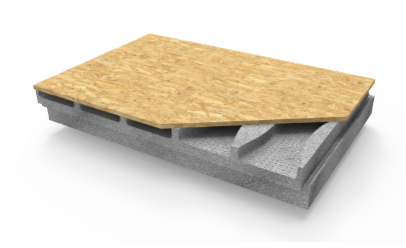

Airwood EV
Pannello standard

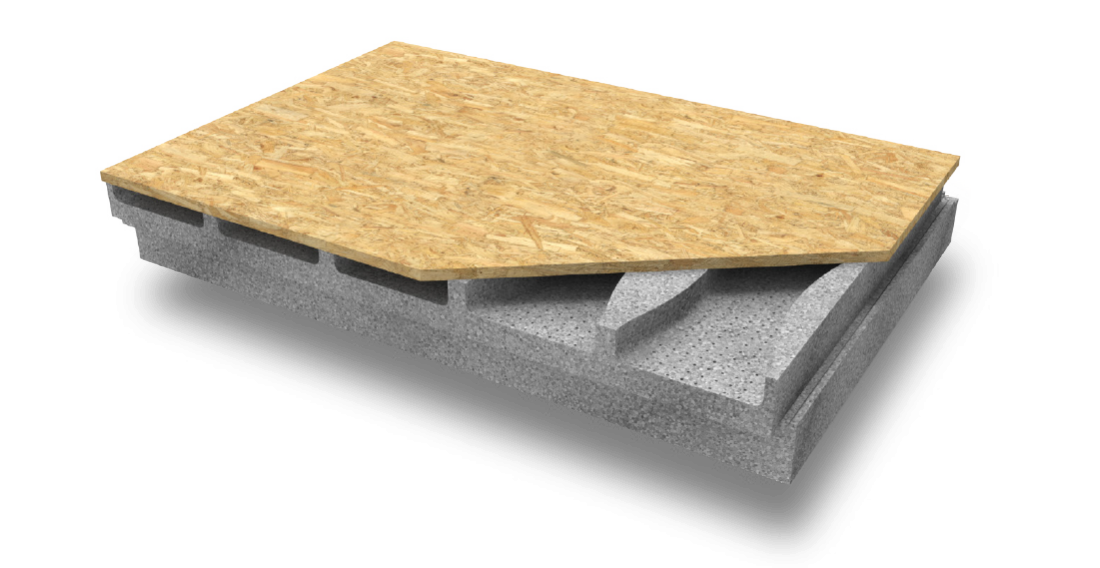

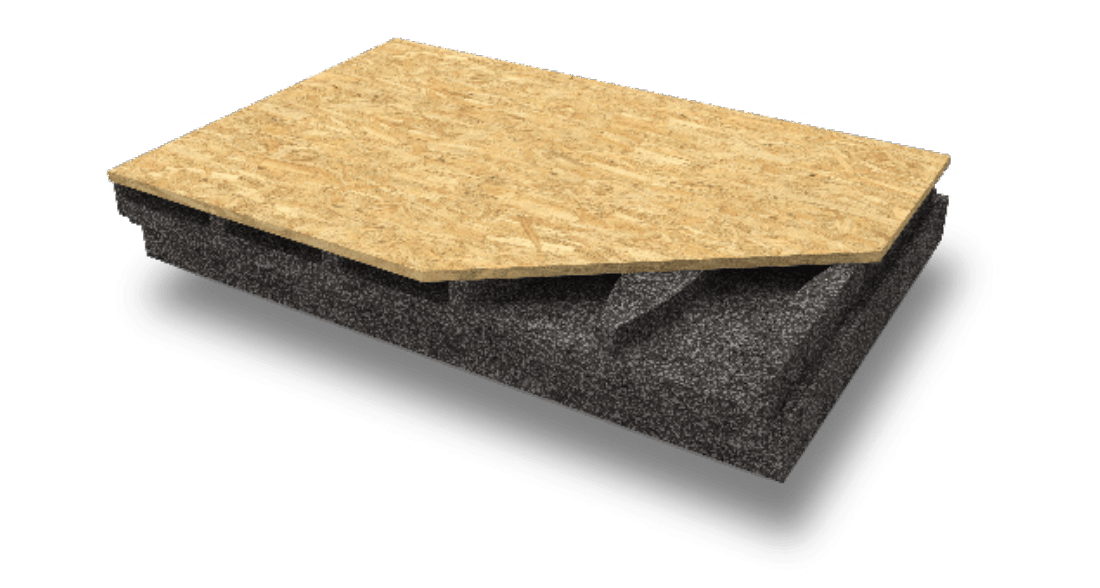

Airwood X - EV
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante

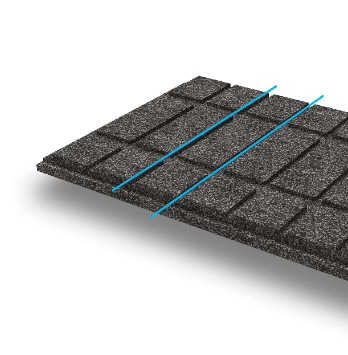

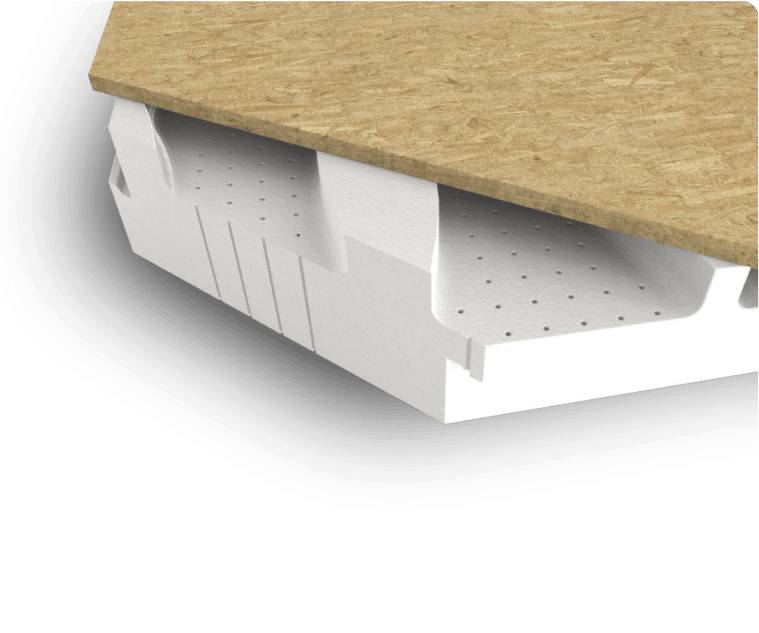

MASSIMA VENTILAZIONE
Per una corretta ventilazione della copertura, il pannello in EPS di Airwood è anche dotato di una serie di microfori passanti che favoriscono il passaggio dell’umidità in eccesso.
CONFORME ALLE NORME CAM E UNI
Per la produzione di Airwood viene utilizzata una percentuale superiore al 15% di materia prima proveniente da riciclo come richiesto dalla normativa CAM.
Download Area
ISIROOF, COPERTURE E INTERCAPEDINI

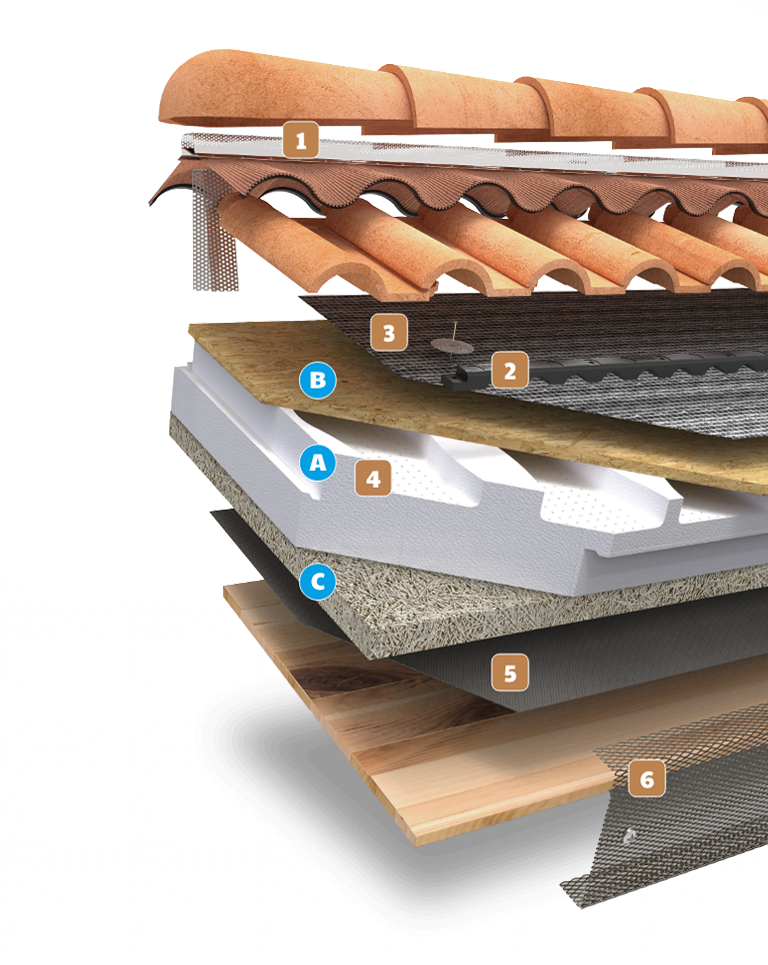

AIRWOOD Plus system
Anima del sistema è il pannello Airwood Plus system, composto da un elemento in EPS accoppiato a un tavolato in OSB 3 e abbinato ad un pannello di fibra di legno mineralizzata dello spessore di 50 mm.
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PROFILO ZEFIRO
Profilo sagomato per un sicuro ancoraggio di tegole e coppi.
3
BARRIERA VAPORE BV150
Membrana che permette una rapida fuoriuscita dell’umidità in eccesso.
4
PANNELLO AIRWOOD EV
Elemento isolante composto da:
A – base in EPS
B – pannello OSB 3 (spess. 12 o 18 mm)
C – tavolato in fibra di legno (spess.50 mm)
5
TELO FRENO VAPORE FV 150
Modula il passaggio del vapore acqueo impedendone l’accumulo.
6
FASCIA VENTILATA
Realizzata in lamiera verniciata, la fascia ventilata favorisce una corretta circolazione dell’aria nel sottotetto.
ECCELLENTE VENTILAZIONE
OTTIMO ISOLAMENTO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
EPS MICROFORATO
CERTIFICATO CAM E UNI

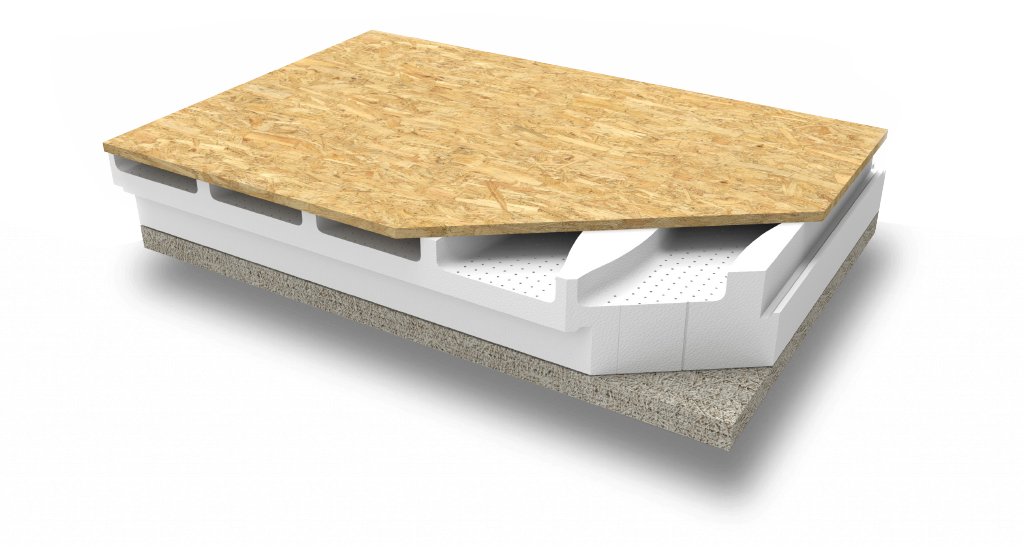

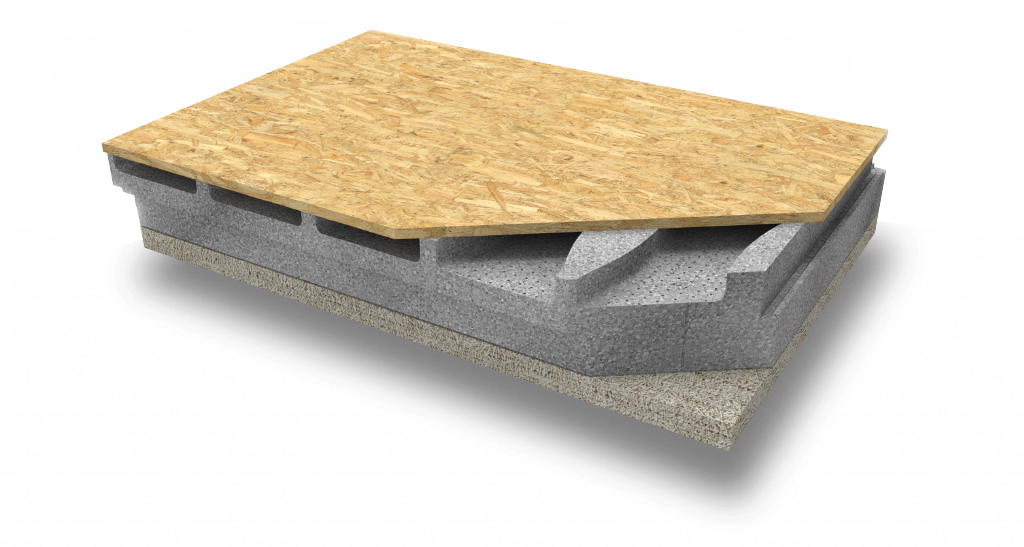

Airwood EV Plus
Isolamento e ventilazione in un unico pannello
Il pannello Airwood EV Plus permette di realizzare un eccellente isolamento termico su tetti inclinati; inoltre, grazie alla speciale forma dei suoi canali e alla microforatura assicura un’efficace ventilazione del tetto, utile d’estate per abbattere l’elevata temperatura e d’inverno per smaltire il vapore che proviene dall’abitazione.
Disponibile in 12 spessori, in due versioni:
Airwood EV Plus
Pannello standard
Airwood X - EV Plus
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
Download Area
Documenti
Scheda tecnicaISIROOF, COPERTURE E INTERCAPEDINI

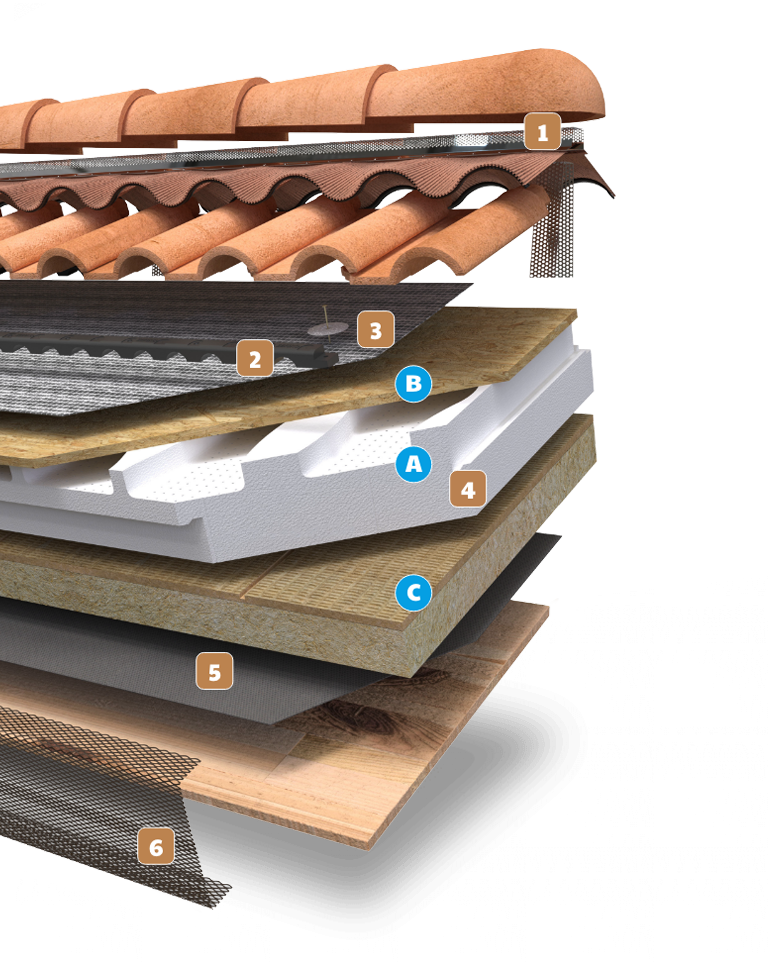

AIRWOOD Rock system
Anima del sistema è il pannello Airwood EV Rock, composto da un elemento in EPS accoppiato a un tavolato in OSB 3 e abbinato a un pannello di lana di roccia.
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PROFILO ZEFIRO
Profilo sagomato per un sicuro ancoraggio di tegole e coppi.
3
BARRIERA VAPORE BV150
Membrana che permette una rapida fuoriuscita dell’umidità in eccesso.
4
PANNELLO AIRWOOD EV
Elemento isolante composto da:
A – pannnello in EPS
B – pannello OSB 3 (spess. 12 o 18 mm)
C – lana di roccia
5
TELO FRENO VAPORE FV 150
Modula il passaggio del vapore acqueo impedendone l’accumulo.
6
FASCIA VENTILATA
Realizzata in lamiera verniciata, la fascia ventilata favorisce una corretta circolazione dell’aria nel sottotetto.
ECCELLENTE VENTILAZIONE
OTTIMO ISOLAMENTO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
EPS MICROFORATO
CERTIFICATO CAM E UNI
Airwood EV Rock
Prestazioni elevate
Il pannello Airwood EV Rock permette di realizzare un eccellente isolamento termico su tetti inclinati; inoltre, grazie alla speciale forma dei suoi canali e alla microforatura assicura un’efficace ventilazione del tetto, utile d’estate per abbattere l’elevata temperatura e d’inverno per smaltire il vapore che proviene dall’abitazione.
Disponibile in 12 spessori, in due versioni:
Airwood EV Rock
Pannello standard
Airwood X - EV Rock
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
Download Area
Documenti
Scheda tecnicaISIROOF, COPERTURE E INTERCAPEDINI

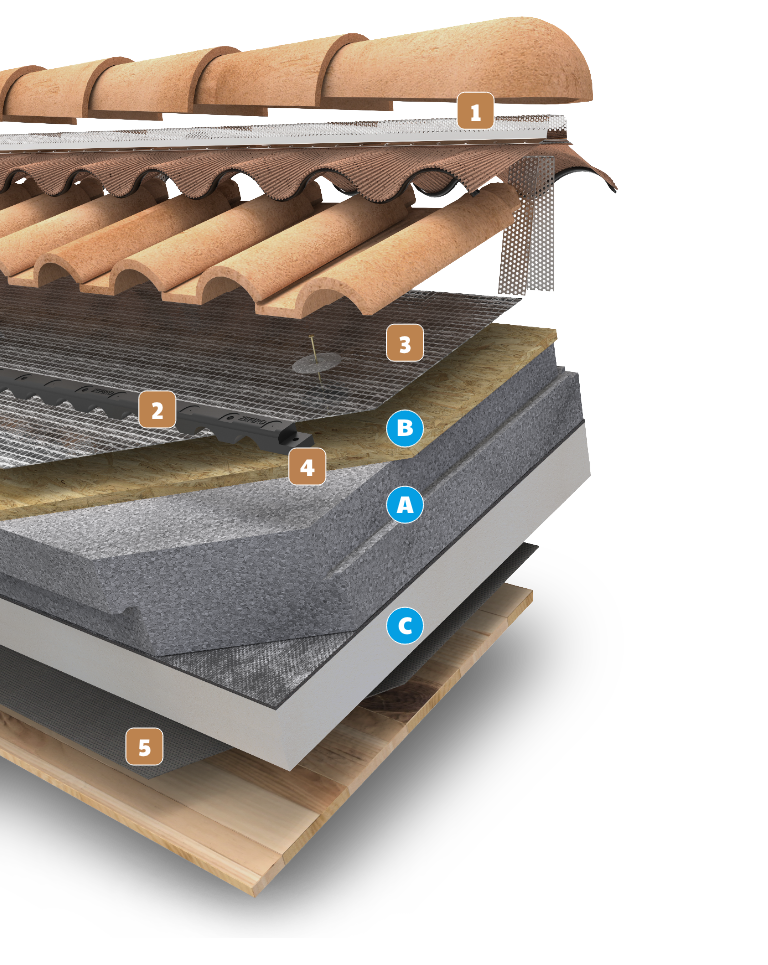

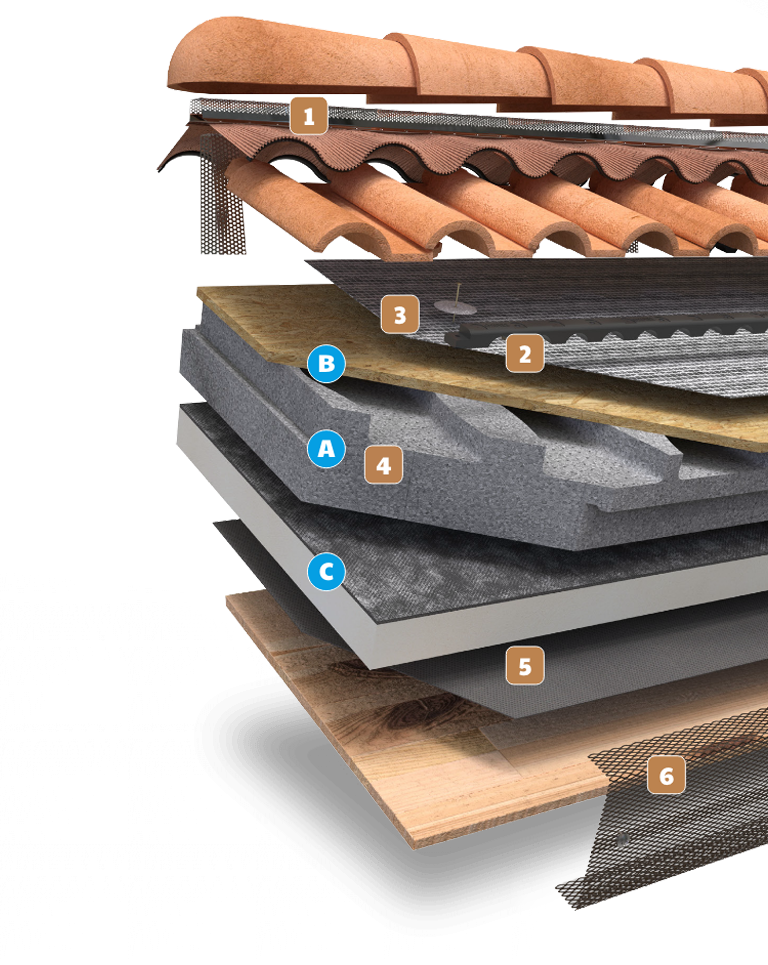

AIRWOOD PIR system
Anima del sistema è il pannello Airwood PIR system, composto da un elemento in EPS accoppiato a un tavolato in OSB 3 e abbinato ad un pannello in poliisocianurato (PIR).
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PROFILO ZEFIRO
Profilo sagomato per un sicuro ancoraggio di tegole e coppi.
3
BARRIERA VAPORE BV150
Membrana che permette una rapida fuoriuscita dell’umidità in eccesso.
4

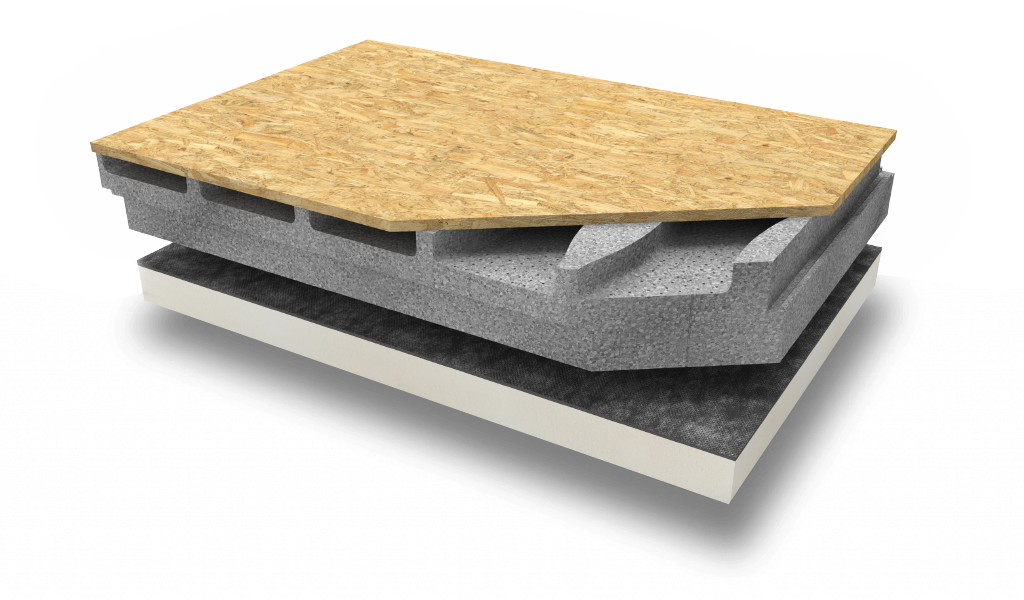

PANNELLO AIRWOOD EV
Elemento isolante composto da:
A – base in EPS
B – pannello OSB 3 (spess. 12 o 18 mm)
C – pannello in poliisocianurato (PIR)
5
TELO FRENO VAPORE FV 150
Modula il passaggio del vapore acqueo impedendone l’accumulo.
6
FASCIA VENTILATA
Realizzata in lamiera verniciata, la fascia ventilata favorisce una corretta circolazione dell’aria nel sottotetto.
ECCELLENTE VENTILAZIONE
OTTIMO ISOLAMENTO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
EPS MICROFORATO
CERTIFICATO CAM E UNI

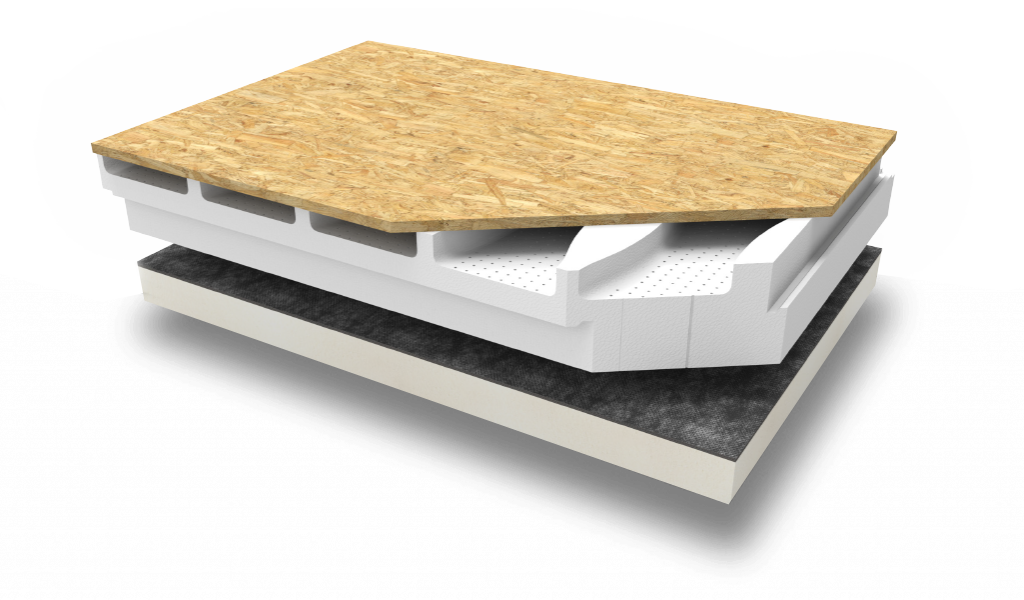

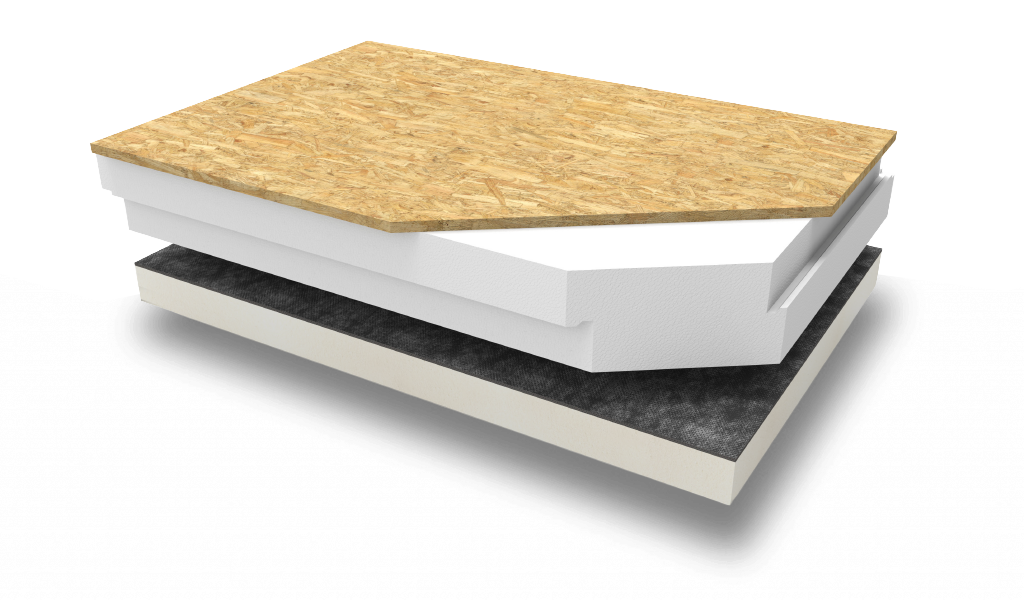

Airwood EV PIR
Isolamento e ventilazione in un unico pannello
Il pannello Airwood EV PIR permette di realizzare un eccellente isolamento termico su tetti inclinati; inoltre, grazie alla speciale forma dei suoi canali e alla microforatura assicura un’efficace ventilazione del tetto, utile d’estate per abbattere l’elevata temperatura e d’inverno per smaltire il vapore che proviene dall’abitazione.
Disponibile in 12 spessori, in due versioni:
Airwood EV
PIR
Pannello standard
Airwood X - EV PIR
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
Tipologie di pannelli poliisocianurato (PIR)

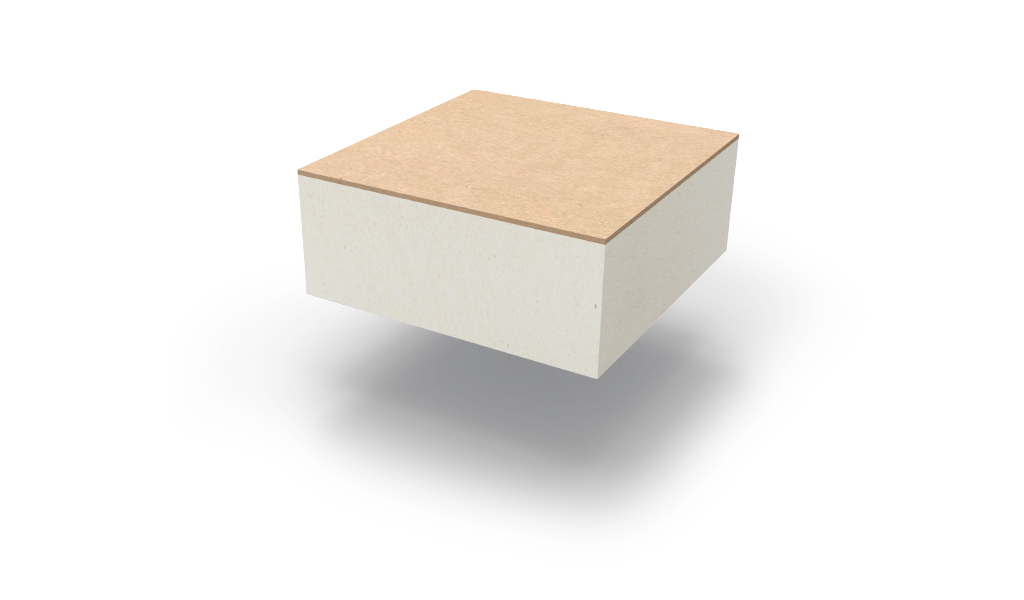

Pir VV
Pannello isolante termico costituito da poliisocianurato (PIR) rigido, a celle chiuse, espansa fra due supporti di velovetro saturato

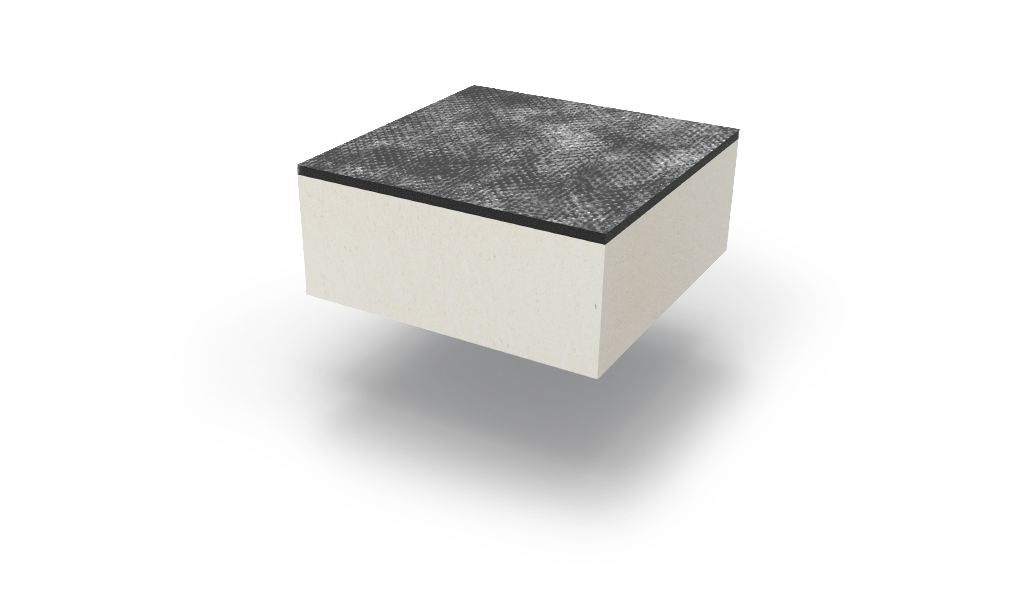

Pir Class B
Pannello isolante termico ad alte prestazioni costituito da una schiuma in poliuretano espanso (PIR). Progettato specificamente per resistere alle sollecitazioni termiche dell’applicazione delle membrane impermeabilizzanti a caldo
Download Area
Documenti
Scheda tecnicaISIROOF, COPERTURE E INTERCAPEDINI

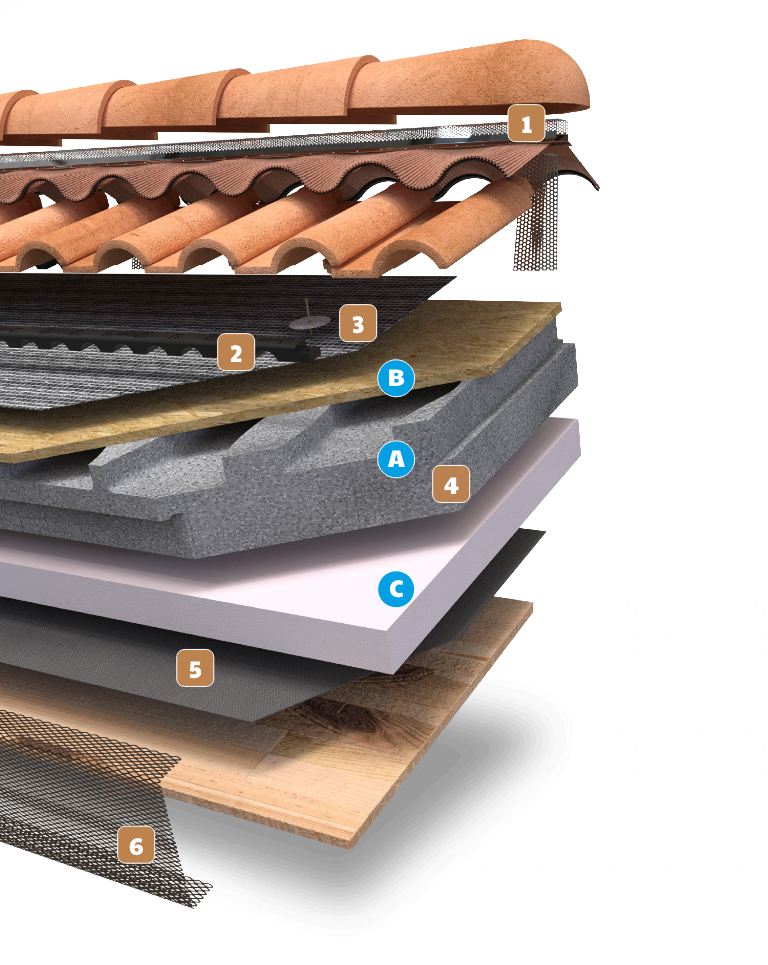

AIRWOOD XPS system
Anima del sistema è il pannello Airwood EV XPS, composto da un elemento in EPS accoppiato a un tavolato in OSB 3 e abbinato a un pannello in polistirene espanso estruso (XPS).
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PROFILO ZEFIRO
Profilo sagomato per un sicuro ancoraggio di tegole e coppi.
3
BARRIERA VAPORE BV150
Membrana che permette una rapida fuoriuscita dell’umidità in eccesso.
4
PANNELLO AIRWOOD EV
Elemento isolante composto da:
A – pannnello in EPS
B – pannello OSB 3 (spess. 12 o 18 mm)
C – pannello in polistirene espanso estruso (XPS).
5
TELO FRENO VAPORE FV 150
Modula il passaggio del vapore acqueo impedendone l’accumulo.
6
FASCIA VENTILATA
Realizzata in lamiera verniciata, la fascia ventilata favorisce una corretta circolazione dell’aria nel sottotetto.
ECCELLENTE VENTILAZIONE
OTTIMO ISOLAMENTO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
EPS MICROFORATO
CERTIFICATO CAM E UNI

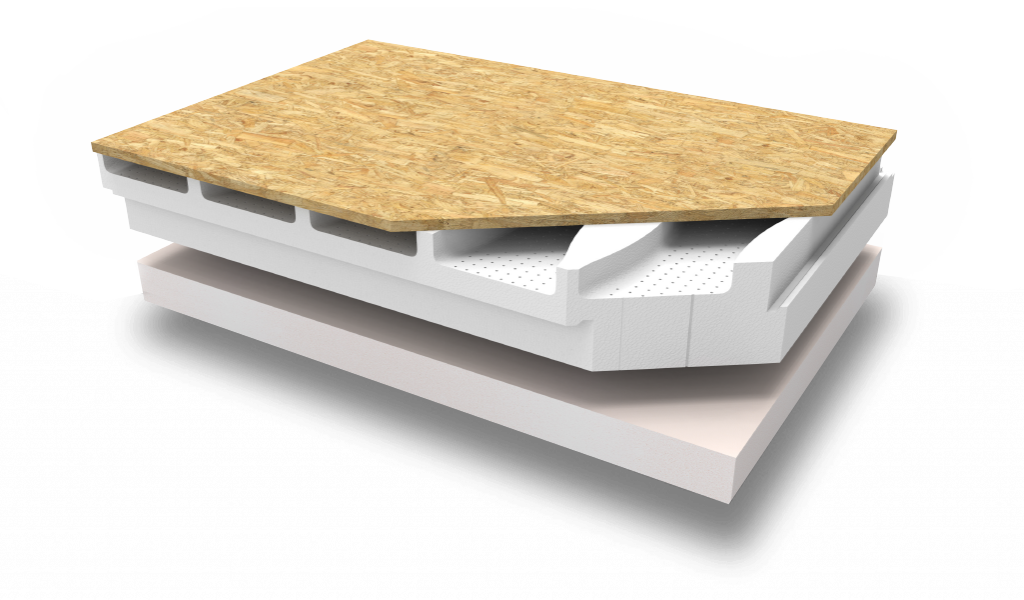

Airwood EV XPS
Prestazioni elevate
Il pannello Airwood EV XPS permette di realizzare un eccellente isolamento termico su tetti inclinati; inoltre, grazie alla speciale forma dei suoi canali e alla microforatura assicura un’efficace ventilazione del tetto, utile d’estate per abbattere l’elevata temperatura e d’inverno per smaltire il vapore che proviene dall’abitazione.
Disponibile in 12 spessori, in due versioni:
Airwood EV
XPS
Pannello standard

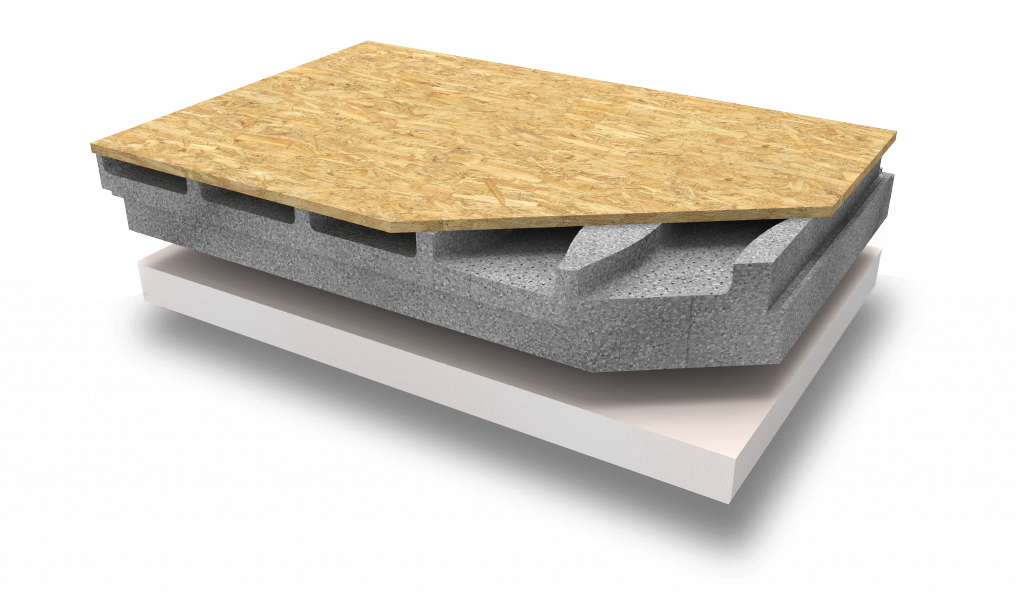

Airwood X - EV XPS
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
Download Area
Documenti
Scheda tecnicaDati tecnici
Dimensioni
Airwood System
Airwood Plus
Airwood Strong
Dimensioni
1200 x 600 mm
1200 x 600 mm
1200 x 600 mm
Spessori minimi d’isolamento disponibili
Da 50 a 200 mm
Da 60 a 160 mm
Da 60 a 160 mm
Superficie utile
0,76 m²
0,76 m²
0,76 m²
Spessore tavolato in OSB
12 o 18 mm
12 o 18 mm
12 o 18 mm
Spessore pannello in lana di legno mineralizzata
–
50 mm
50 mm
ISIROOF, COPERTURE E INTERCAPEDINI

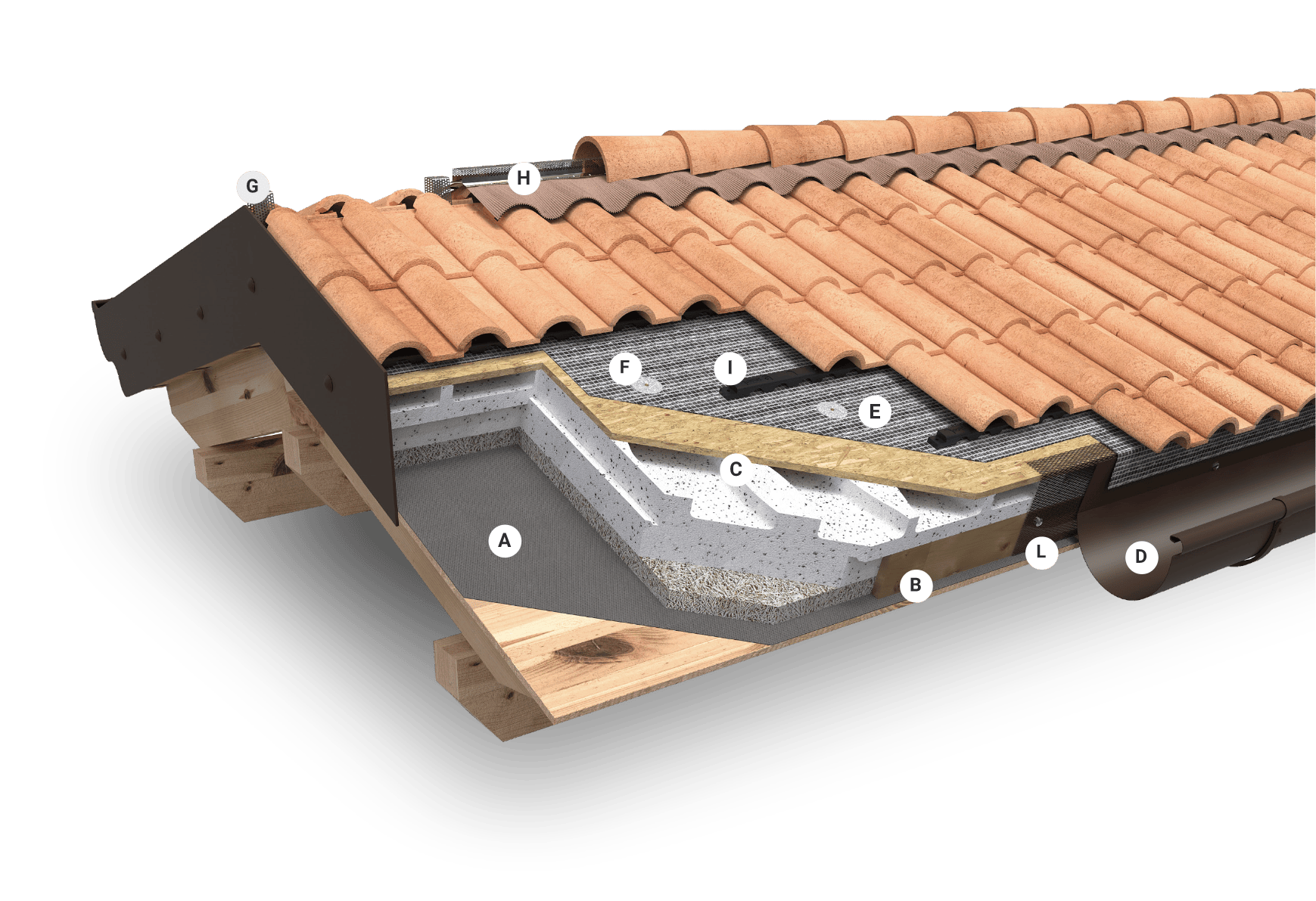

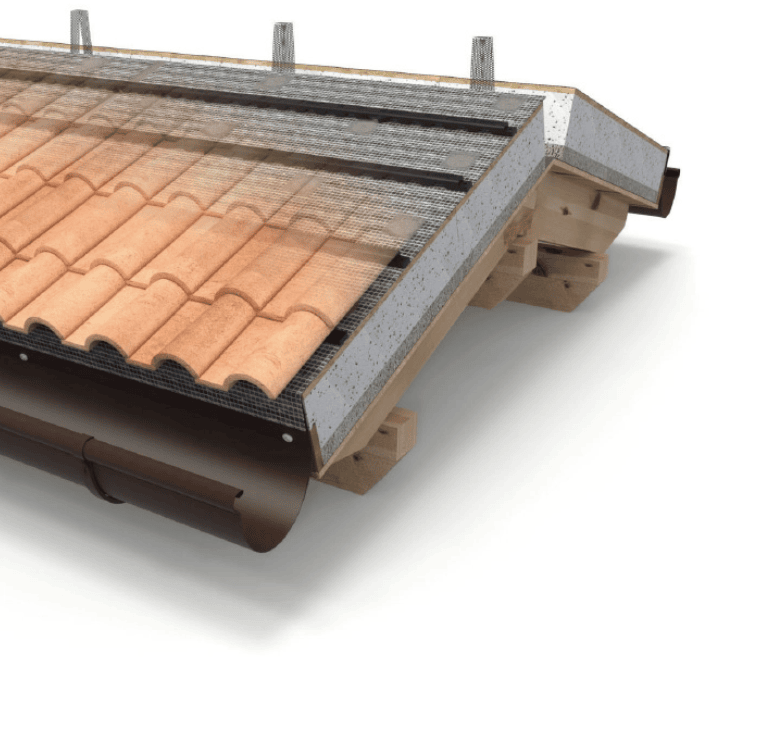

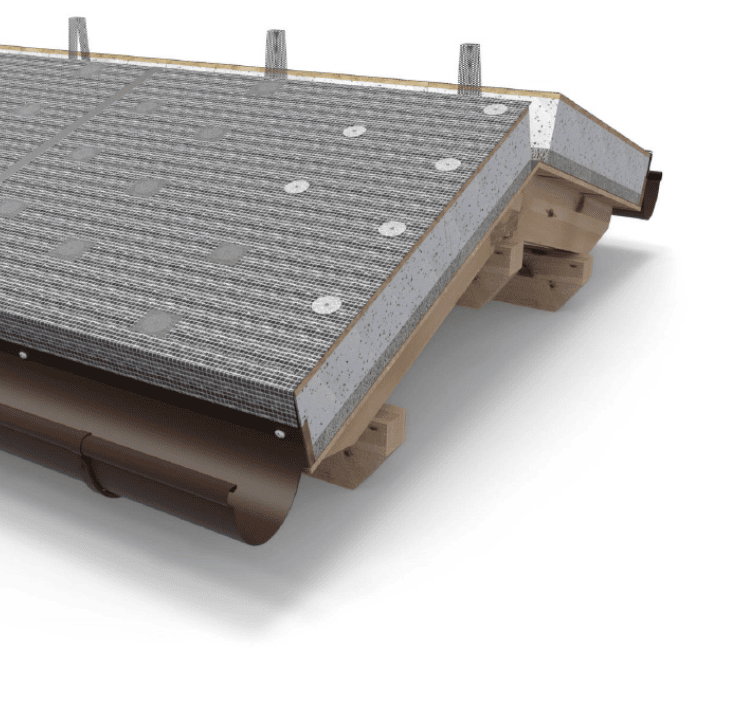

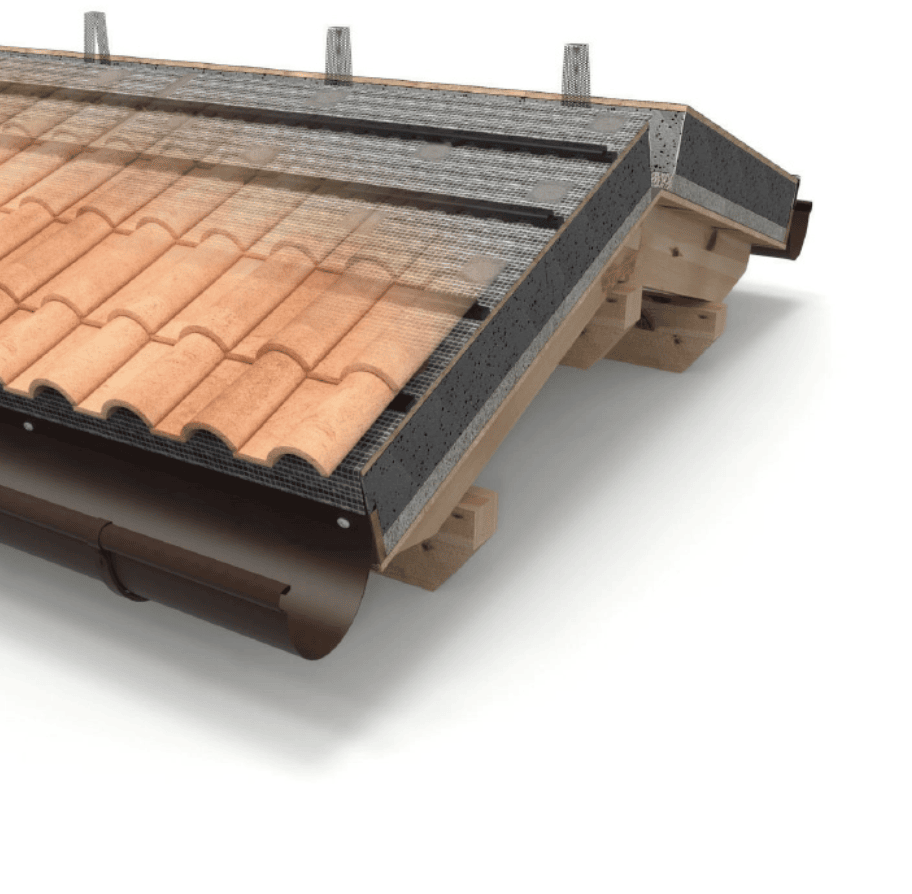

Posa del sistema tetto AIRWOOD system
Riportiamo di seguito le fasi principali necessarie per una posa a regola d’arte del sistema tetto Termalwood. Le operazioni descritte valgono per i sistemi Airwood, Airwood Plus e Airwood Strong
Legenda
A Membrana freno vapore FV150
B Listello in legno linea di gronda
C Pannelli Airwood
D Grondaia
E Membrana BV150 o MT 150
F Vitoni con ghiera

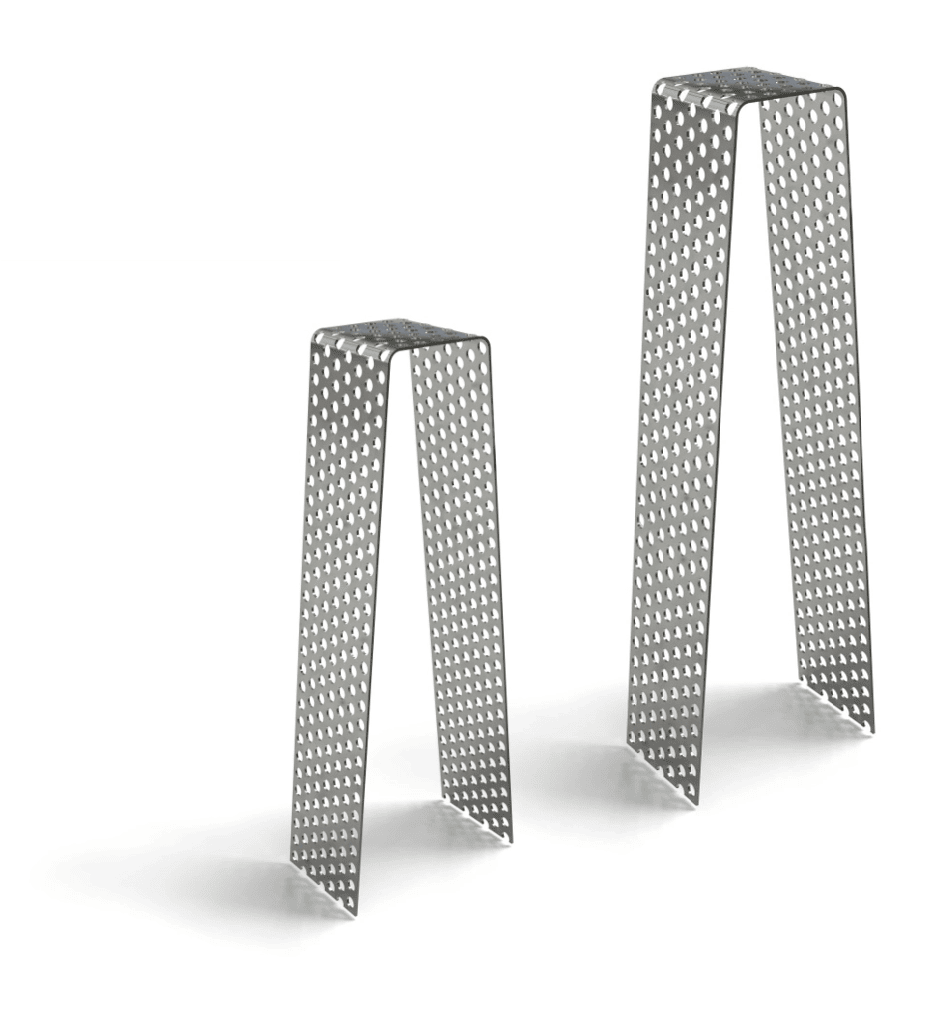

G Staffe per fissaggio Airtop
H Sottocolmo Airtop Strong
I Profilo Zefiro
L Fascia ventilata
I consigli di posa non determinano alcuna responsabilità di Politop su eventuali problematiche che dovessero insorgere, non legate alla qualità del prodotto, bensì ad attività e fenomeni non controllabili dalla stessa.
1

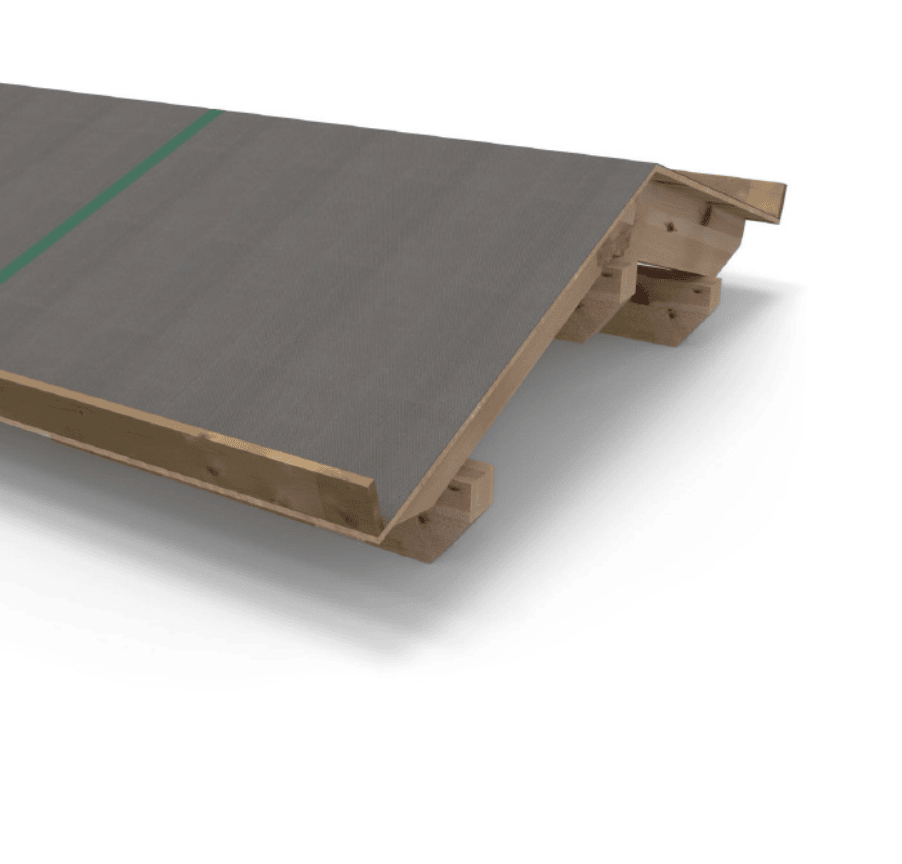

Posare e fissare sul tetto la membrana freno vapore tipo FV150 (A) avendo cura di sigillare le giunzioni con l’apposito nastro Nape
2
Posare un listello di legno (B) lungo la linea di gronda. Per le linee di bordo, se necessario, posare sulle fiancate delle falde un listello di altezza pari allo spessore totale del pannello Airwood (OSB incluso).
3

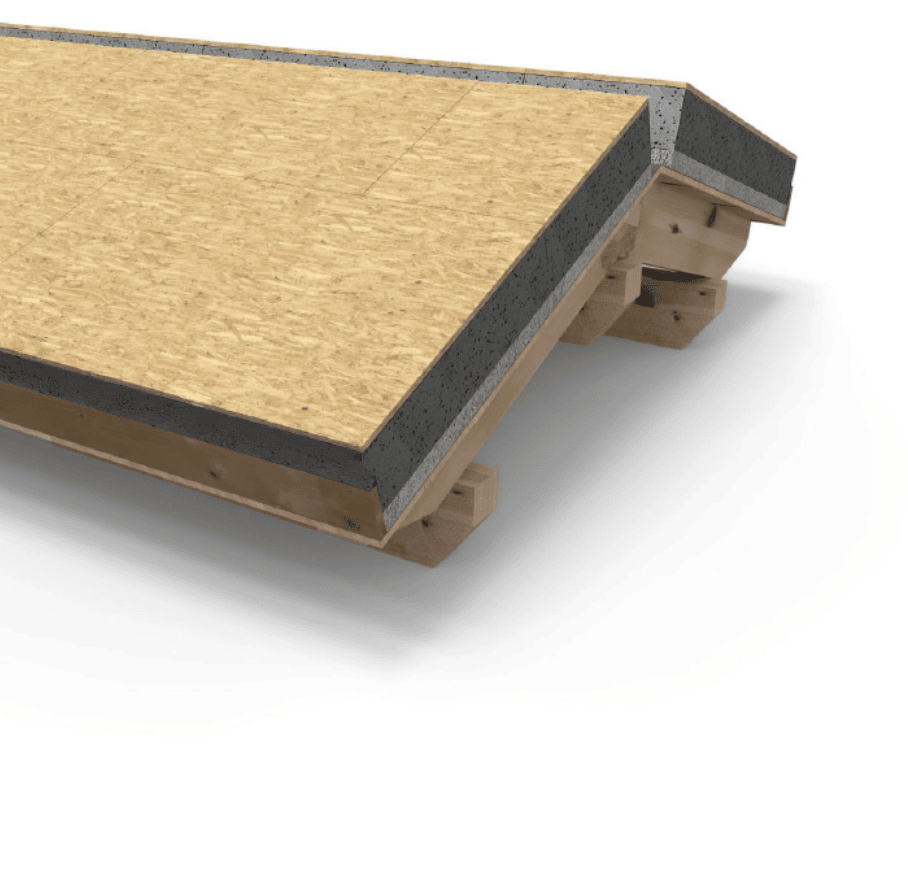

Posare e fissare la prima fila di pannelli Airwood (C) in appoggio al listello di legno (B) con le aperture di ventilazione rivolte verso il colmo. Proseguire con la posa dei pannelli fino alla linea di colmo. Tagliare la parte eccedente lasciando 5 – 6 cm di ventilazione. Sigillare le giunzioni dei pannelli (nella linea di colmo) con schiuma poliuretanica e guaina liquida bituminosa.
4
Applicare la fascia ventilata (L) in corrispondenza dei fori di ventilazione. La fascia sarà fissata superiormente all’OSB e inferiormente al listello di legno di arresto dei pannelli Airwood.
5
Posare la grondaia (D) fissandola al pannello in OSB e alla fascia ventilata/listello in legno (L/B).
6
Posare la membrana traspirante e permeabile al vapore tipo MT150 o BV150 (E) avendo cura di giungere fino alla fascia ventilata. Sigillare la membrana con l’apposito nastro Tenax
7

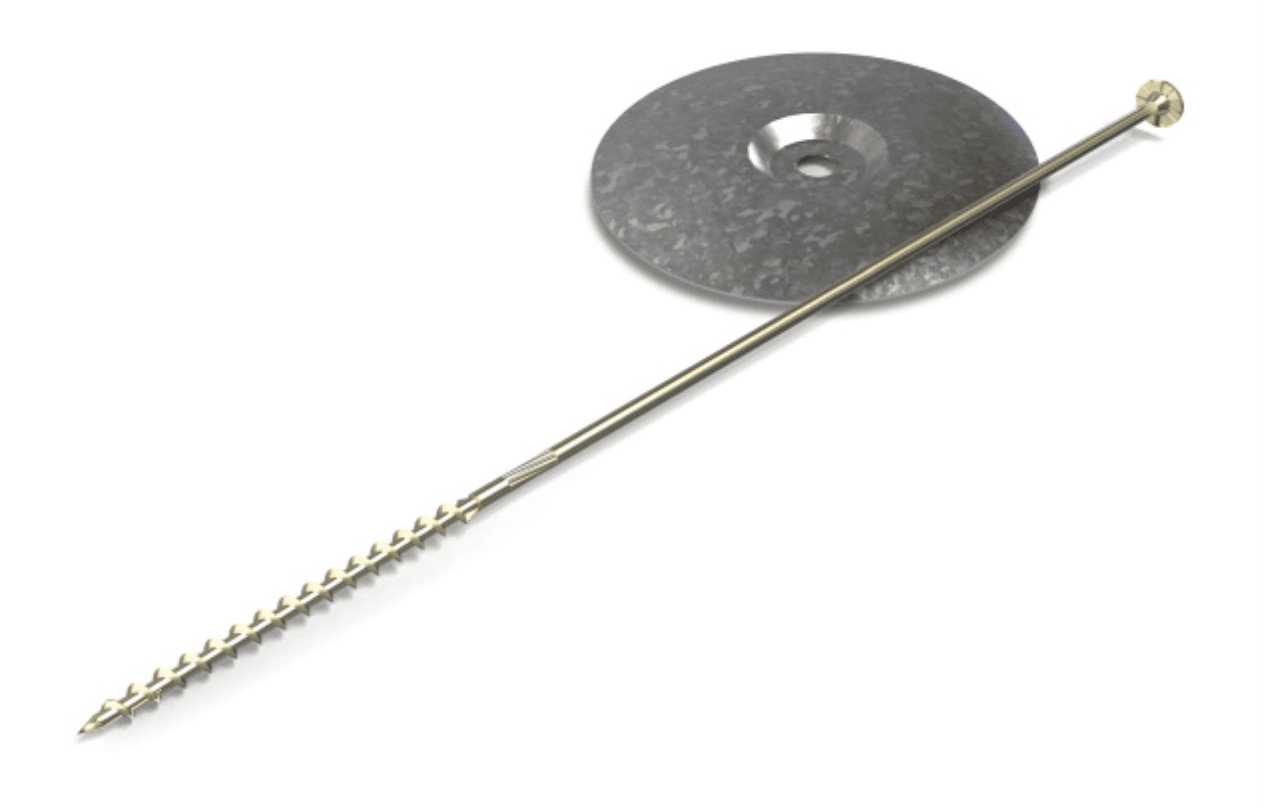

Fissare i pannelli Airwood alla copertura mediante le apposite viti con ghiera (F) e sigillare i punti di fissaggio con il nastro Tenax. Fissare le staffe di sostegno (G) del sottocolmo Airtop al tavolato OSB dei pannelli Airwood. Posizionare la prima staffa a 25 cm dal bordo del pannello e le successive con interasse 50 cm.
8
Fissare i profili sagomati Zefiro (I) ai pannelli Airwood (circa 3 ogni m2 in base al passo degli elementi della copertura)
9
Posare il manto di copertura, agganciando le tegole ai profili Zefiro e lasciando sul colmo una distanza tra gli ultimi elementi da 6 a 10 cm.
10
Appoggiare sul manto di copertura il sottocolmo ventitalo Airtop (H) e fissarlo alle staffe mediante viti. Ripiegare le bandelle antintrusione e avvitare il primo coppone direttamente sul corpo rigido di Airtop
11
Fissare i successivi copponi con viti o ganci direttamente sul corpo rigido dell’Airtop sigillando con silicone. Steso un cordone di silicone e mediante le strisce adesive, far aderire bene le bandelle in alluminio. plissettato sul manto di copertura Rifinire il tetto con gli elementi architettonici previsti.
ISIROOF, COPERTURE E INTERCAPEDINI

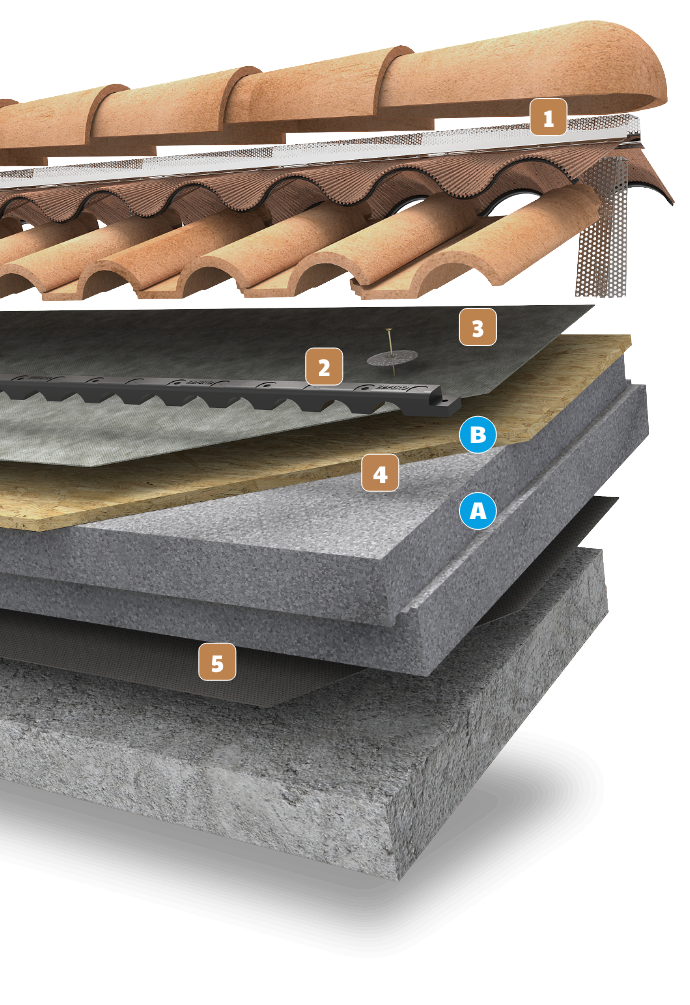

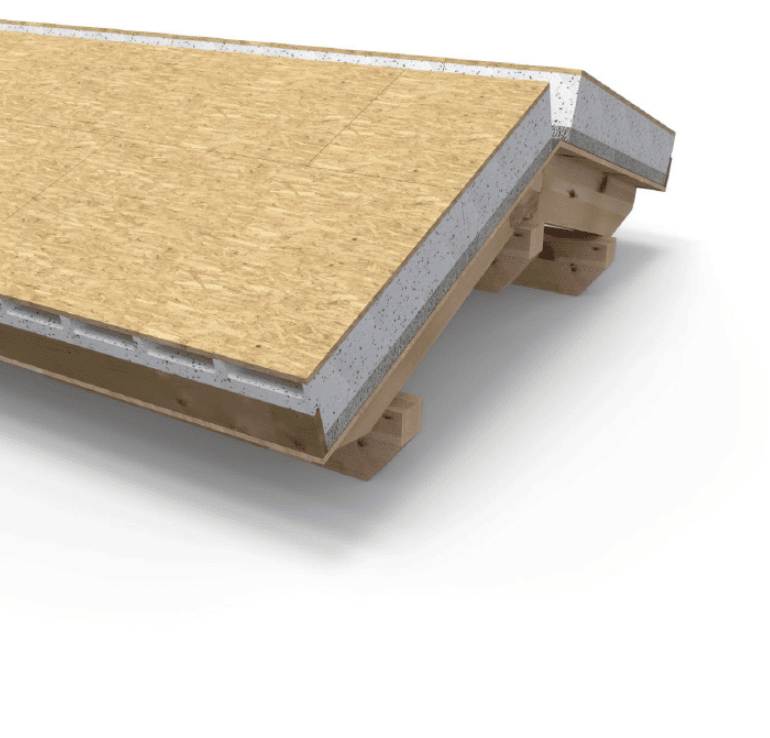

TERMALWOOD system
Tetti isolati e duraturi. Termalwood System è una soluzione per coperture isolate, basata su pannelli in EPS accoppiati a tavolato OSB 3 da 12 o 18 mm. Garantisce ottimo isolamento per tetti inclinati ed è disponibile in diverse versioni e spessori.
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PROFILO ZEFIRO
Profilo sagomato per un sicuro ancoraggio di tegole e coppi.
3

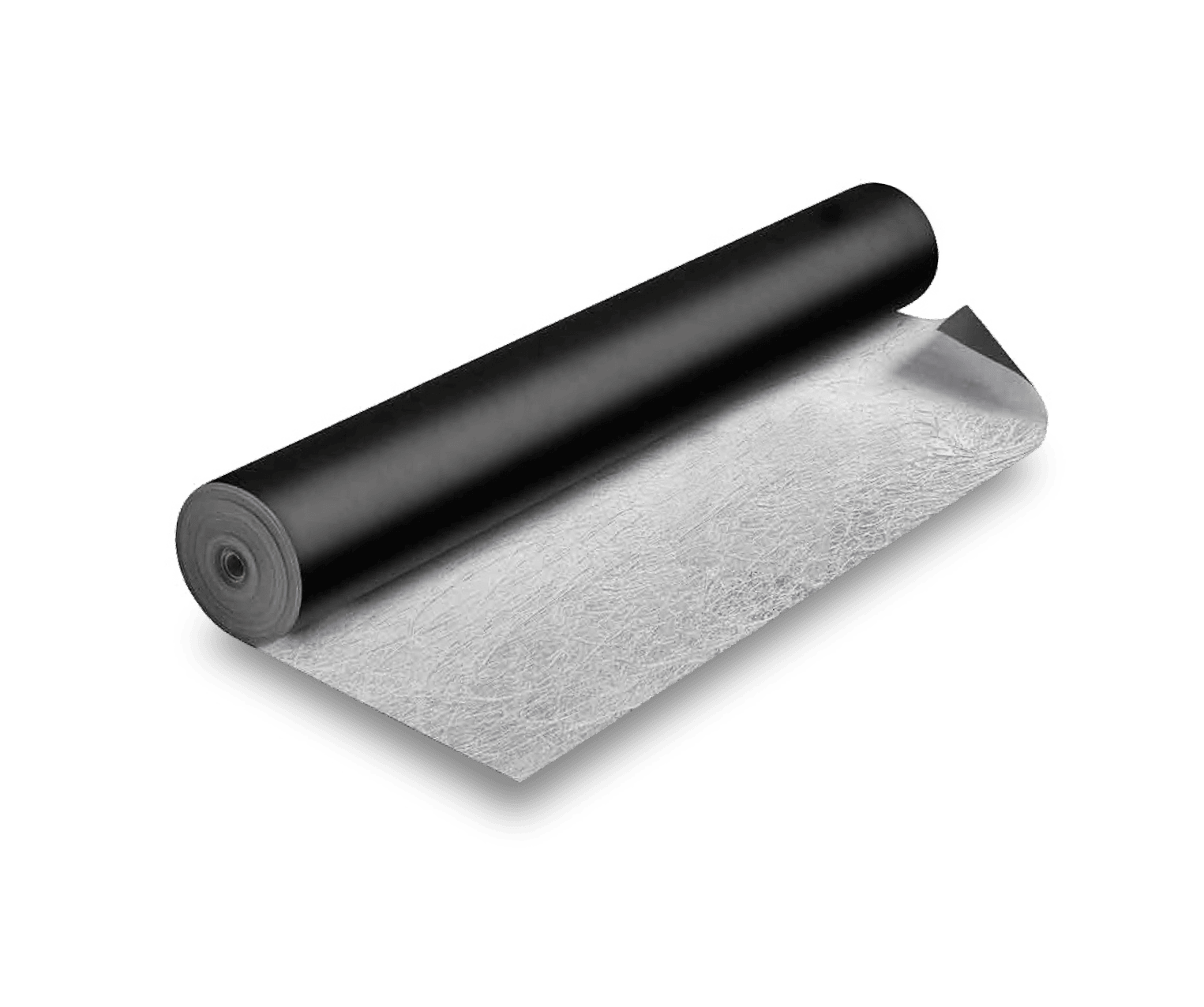

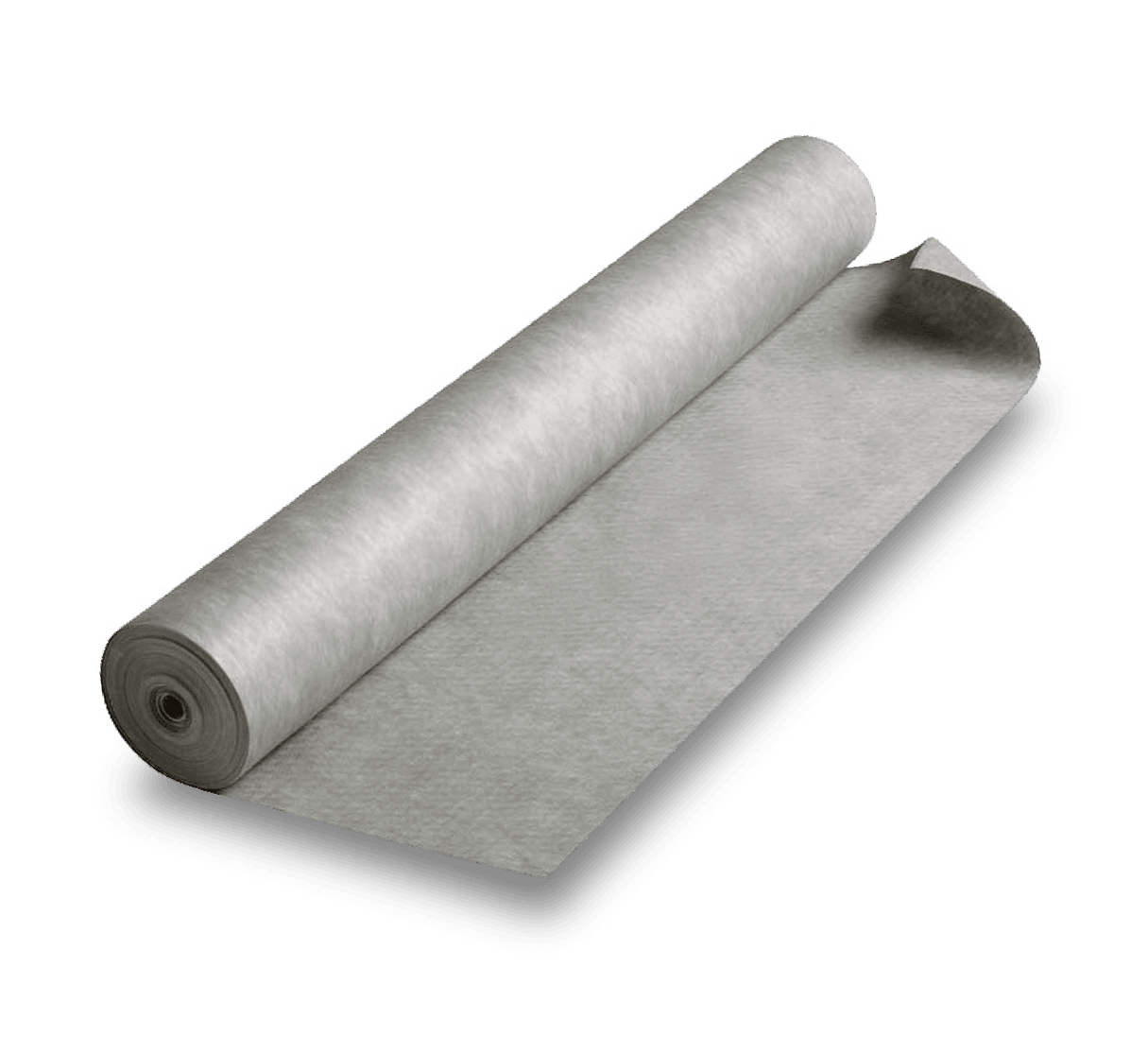

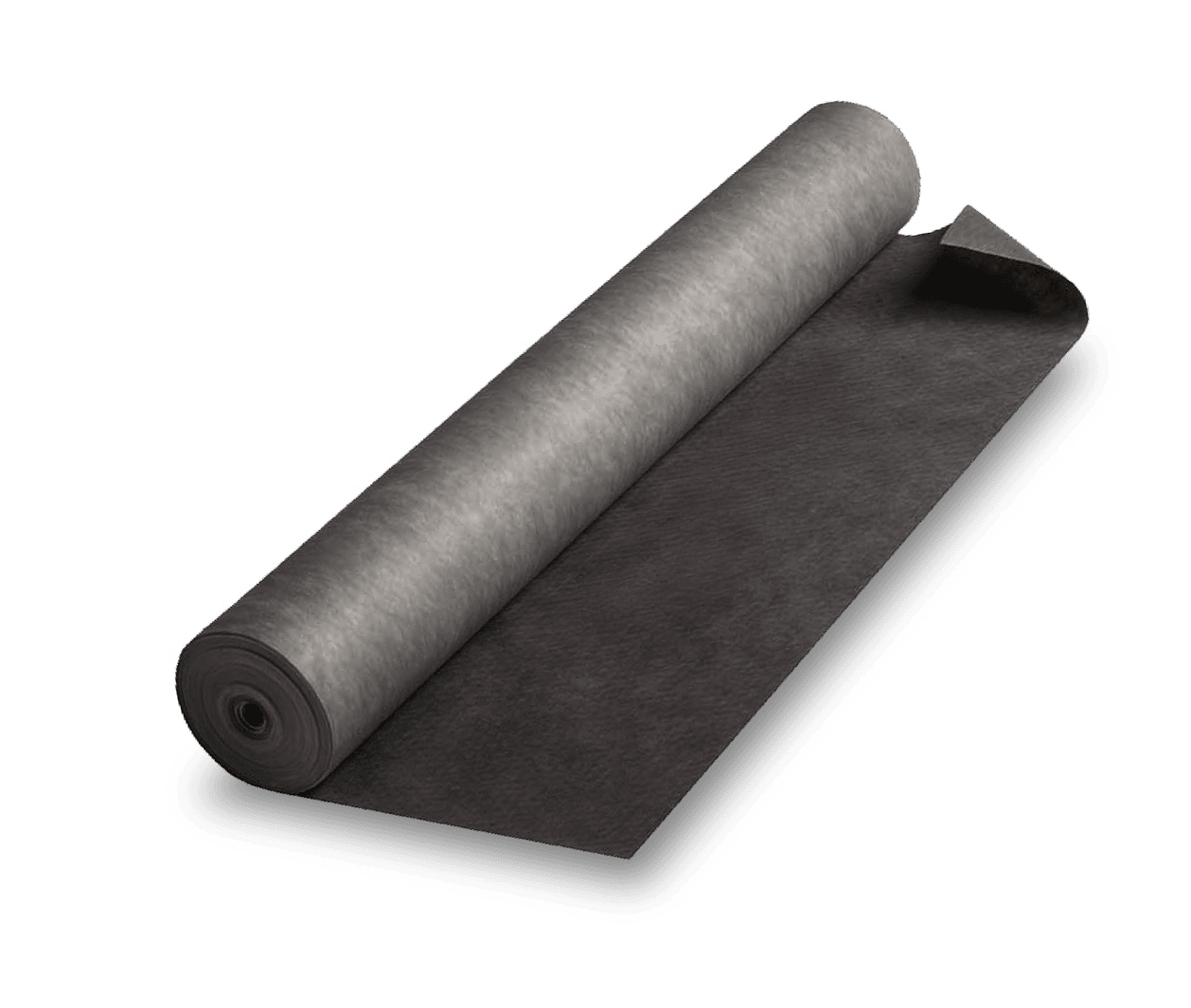

MEMBRANA TRASPIRANTE MT150
Membrana che permette una rapida fuoriuscita dell’umidità in eccesso.
4

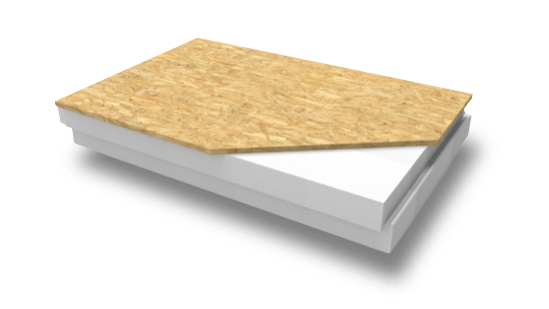

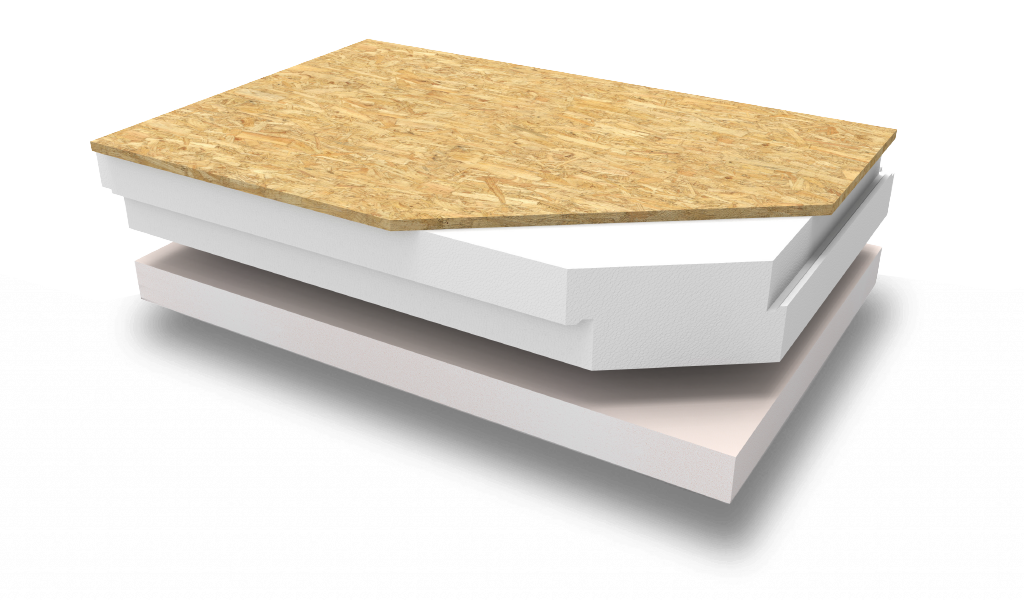

PANNELLO TERMALWOOD
Elemento isolante composto da:
A – base in EPS
B – pannello OSB 3 (12 o 18 mm).
5
TELO FRENO VAPORE FV 150
Modula il passaggio del vapore acqueo impedendone l’accumulo.
OTTIMO ISOLAMENTO TERMICO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE

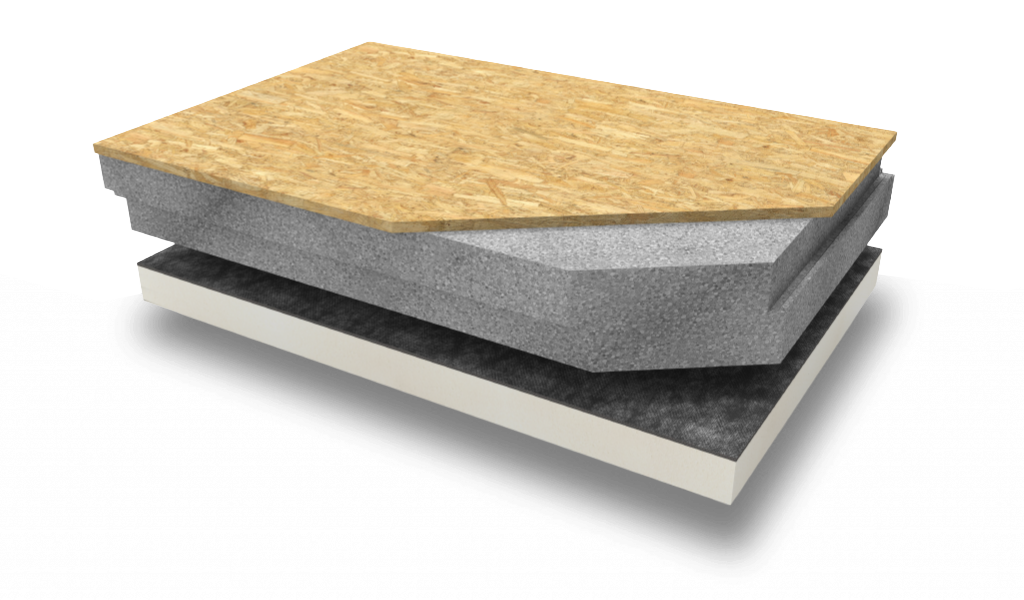

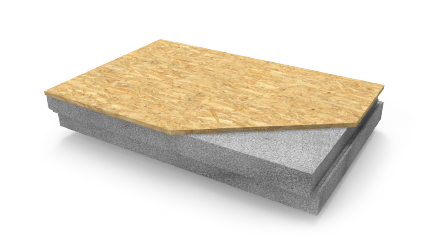

Termalwood
Isolamento e ventilazione in un unico pannello
Termalwood è di particolare forza e resistenza, capace di supportare pesanti carichi e resistere alle condizioni atmosferiche più avverse.
Disponibile in 18 spessori, in due versioni:
Termalwood
Pannello standard

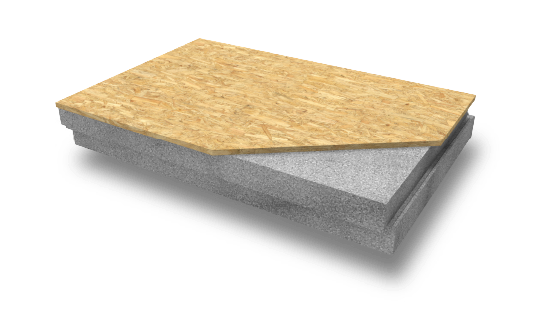

Termalwood X
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
CONFORME ALLE NORME CAM E UNI
Per la produzione di Airwood viene utilizzata una percentuale superiore al 15% di materia prima proveniente da riciclo come richiesto dalla normativa CAM.
Download Area
ISIROOF, COPERTURE E INTERCAPEDINI

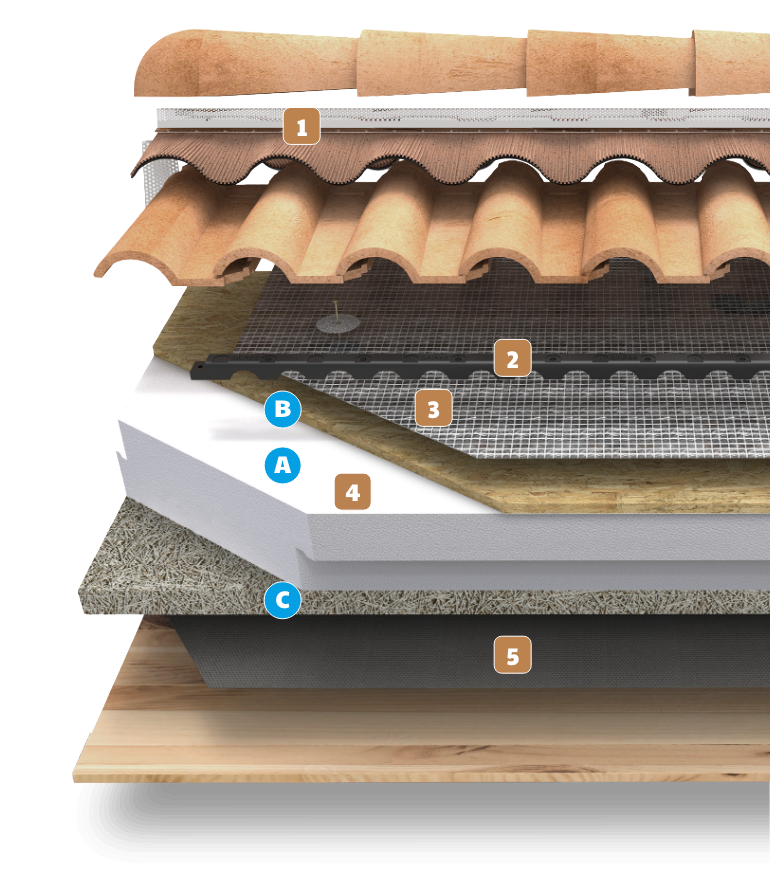

TERMALWOOD Plus system
Anima del sistema è il pannello Termalwood Plus, composto da un elemento in EPS accoppiato a un tavolato in OSB 3 dello spessore di 12 o 18 mm e a un pannello di fibra di legno mineralizzata dello spessore di 50 mm.
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PROFILO ZEFIRO
Profilo sagomato per un sicuro ancoraggio di tegole e coppi.
3
BARRIERA VAPORE BV150
Membrana che permette una rapida fuoriuscita dell’umidità in eccesso.
4
PANNELLO AIRWOOD EV PLUS
Elemento isolante composto da:
A – base in EPS
B – pannello OSB 3 (spess. 12 o 18 mm)
C – tavolato in fibra di legno (spess.50 mm)
5
TELO FRENO VAPORE FV 150
Modula il passaggio del vapore acqueo impedendone l’accumulo.
OTTIMO ISOLAMENTO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
CERTIFICATO CAM E UNI

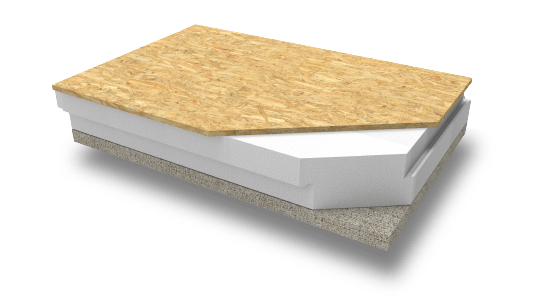

Termalwood Plus
Maggior isolamento e resistenza
L’integrazione del tavolato in lana di legno rende il pannello Termalwood Plus più resistente e con migliori prestazioni di isolamento.
Disponibile in 18 spessori, in due versioni:
Termalwood Plus
Pannello standard

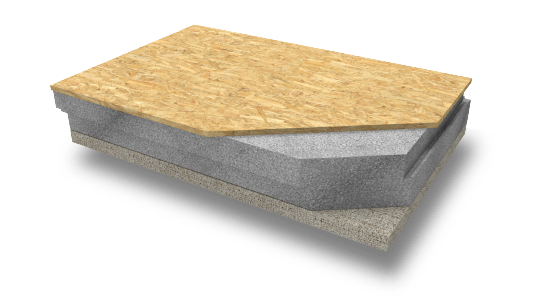

Termalwood Plus - X
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
Download Area
Documenti
Scheda tecnicaISIROOF, COPERTURE E INTERCAPEDINI

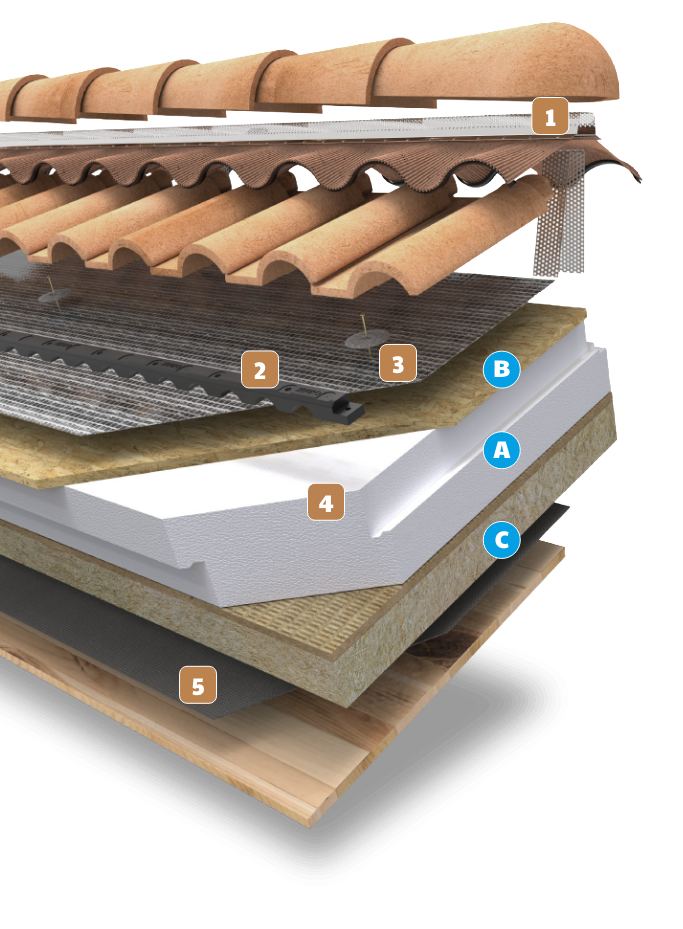

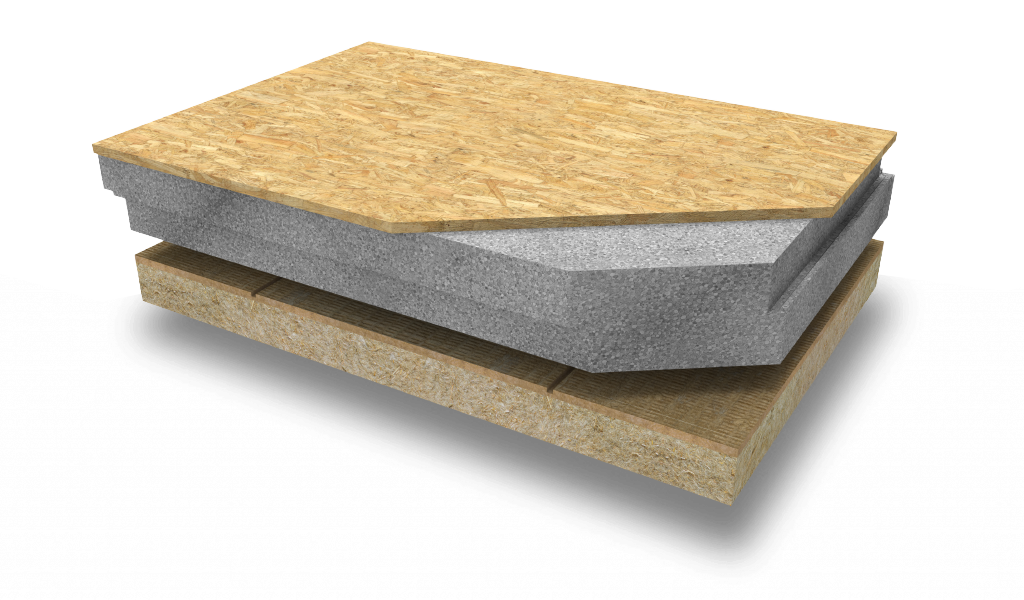

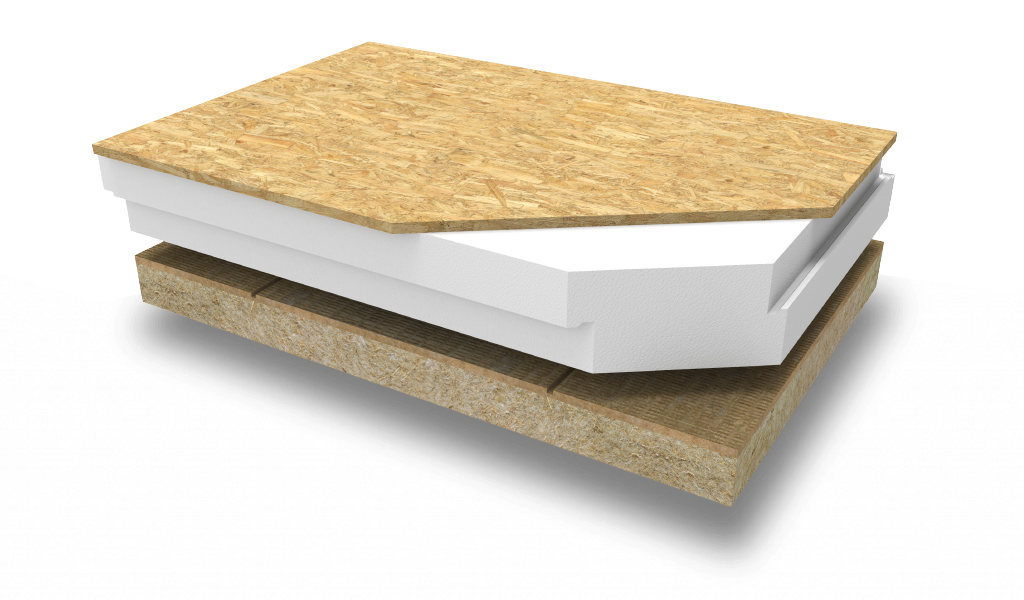

TERMALWOOD Rock system
L’isolamento super-robusto, il pannello Termalwood Rock è composto da un elemento in EPS accoppiato a un tavolato in OSB 3 e abbinato ad un pannello in lana di roccia.
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PROFILO ZEFIRO
Profilo sagomato per un sicuro ancoraggio di tegole e coppi.
3
BARRIERA VAPORE BV 150
Membrana che permette una rapida fuoriuscita dell’umidità in eccesso.
4
PANNELLO TermalWOOD Rock
Elemento isolante composto da:
A – pannnello in EPS
B – pannello OSB 3 (spess. 12 o 18 mm)
C – pannello in lana di roccia.
5
TELO FRENO VAPORE FV 150
Modula il passaggio del vapore acqueo impedendone l’accumulo.
OTTIMO ISOLAMENTO TERMICO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
CERTIFICATO CAM E UNI
Termalwood Rock
isolamento e resistenza premium
Termalwood Rock, il pannello top di gamma in termini di resistenza e isolamento.
Disponibile in 18 spessori, in due versioni:
Termalwood Rock
Pannello standard
Termalwood Rock - X
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
Download Area
Documenti
Scheda tecnicaISIROOF, COPERTURE E INTERCAPEDINI
TERMALWOOD PIR system
L’isolamento super-robusto, il pannello Termalwood PIR è composto da un elemento in EPS accoppiato a un tavolato in OSB 3 e abbinato a un pannello in poliisocianurato (PIR), che garantisce elevate prestazioni di isolamento termico.
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PROFILO ZEFIRO
Profilo sagomato per un sicuro ancoraggio di tegole e coppi.
3
BARRIERA VAPORE BV 150
Membrana che permette una rapida fuoriuscita dell’umidità in eccesso.
4
PANNELLO TermalWOOD Strong
Elemento isolante composto da:
A – pannnello in EPS
B – pannello OSB 3 (spess. 12 o 18 mm)
C – pannello in poliisocianurato (PIR)
5
TELO FRENO VAPORE FV 150
Modula il passaggio del vapore acqueo impedendone l’accumulo.
OTTIMO ISOLAMENTO TERMICO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
CERTIFICATO CAM E UNI
Termalwood PIR
isolamento e resistenza premium
Termalwood PIR, il pannello top di gamma in termini di resistenza e isolamento.
Disponibile in 18 spessori, in due versioni:
Termalwood
PIR
Pannello standard
Termalwood
PIR - X
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
Tipologie di pannelli poliisocianurato (PIR)
Pir VV
Pannello isolante termico costituito da poliisocianurato (PIR) rigido, a celle chiuse, espansa fra due supporti di velovetro saturato
Pir Class B
Pannello isolante termico ad alte prestazioni costituito da una schiuma in poliuretano espanso (PIR). Progettato specificamente per resistere alle sollecitazioni termiche dell’applicazione delle membrane impermeabilizzanti a caldo
Download Area
Documenti
Scheda tecnicaISIROOF, COPERTURE E INTERCAPEDINI

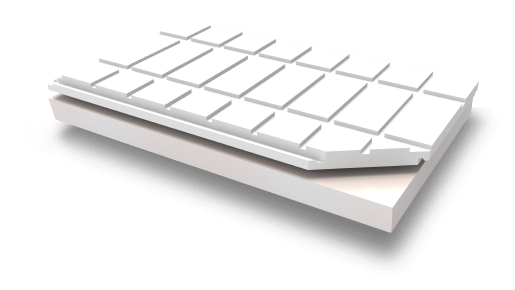

TERMALWOOD XPS system
L’isolamento super-robusto, il pannello Termalwood XPS system è composto da un elemento in EPS accoppiato a un tavolato in OSB 3 e abbinato a un pannello in polistirene espanso estruso (XPS).
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PROFILO ZEFIRO
Profilo sagomato per un sicuro ancoraggio di tegole e coppi.
3
BARRIERA VAPORE BV 150
Membrana che permette una rapida fuoriuscita dell’umidità in eccesso.
4
PANNELLO TermalWOOD Strong
Elemento isolante composto da:
A – pannnello in EPS
B – pannello OSB 3 (spess. 12 o 18 mm)
C – pannello in polistirene espanso estruso (XPS)
5
TELO FRENO VAPORE FV 150
Modula il passaggio del vapore acqueo impedendone l’accumulo.
OTTIMO ISOLAMENTO TERMICO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
CERTIFICATO CAM E UNI
Termalwood EV XPS
isolamento e resistenza premium
Termalwood EV XPS, il pannello top di gamma in termini di resistenza e isolamento.
Disponibile in 18 spessori, in due versioni:

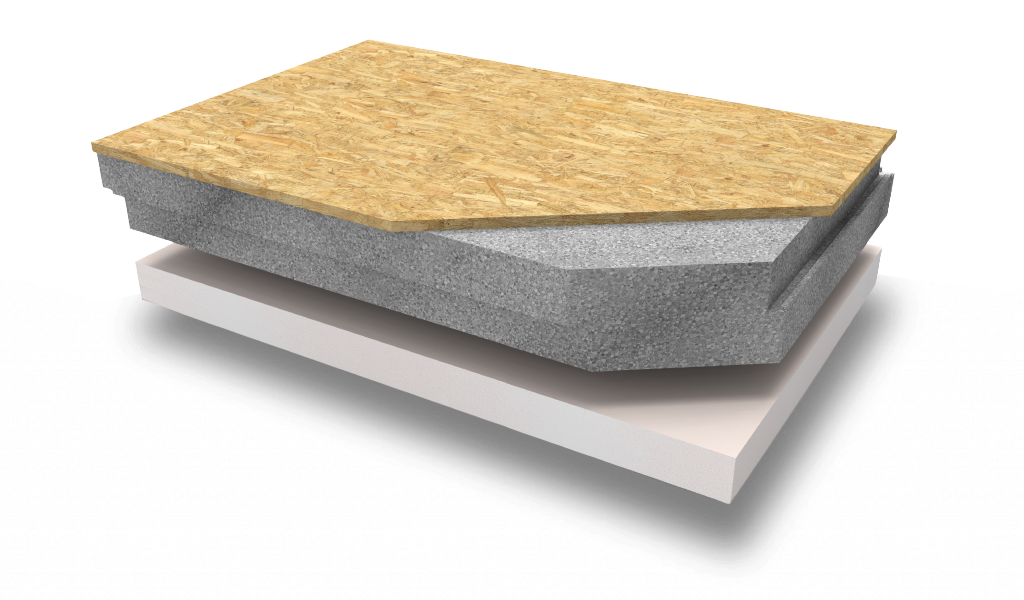

Termalwood XPS
Pannello standard
Termalwood XPS - X
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
Download Area
Documenti
Scheda tecnicaDati tecnici
Dimensioni
Termalwood System
Termalwood Plus
Termalwood Strong
Dimensioni
1200 x 800 mm
1200 x 800 mm
1200 x 800 mm
Spessori minimi d’isolamento disponibili EPS
Da 50 a 200 mm
Da 50 a 200 mm
Da 50 a 200 mm
Superficie utile
0,96 m²
0,96 m²
0,96 m²
Spessore tavolato in OSB
12 o 18 mm
12 o 18 mm
12 o 18 mm
Spessore pannello in lana di legno mineralizzata
–
50 mm
100 mm
ISIROOF, COPERTURE E INTERCAPEDINI

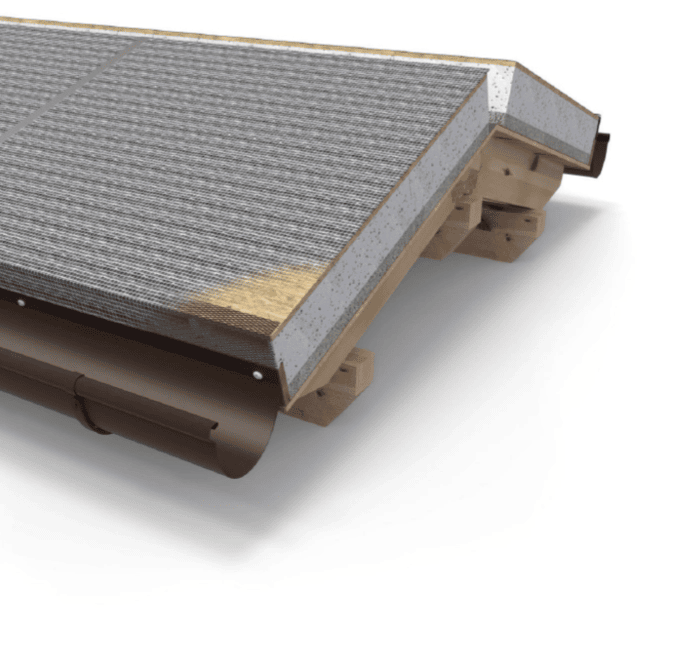

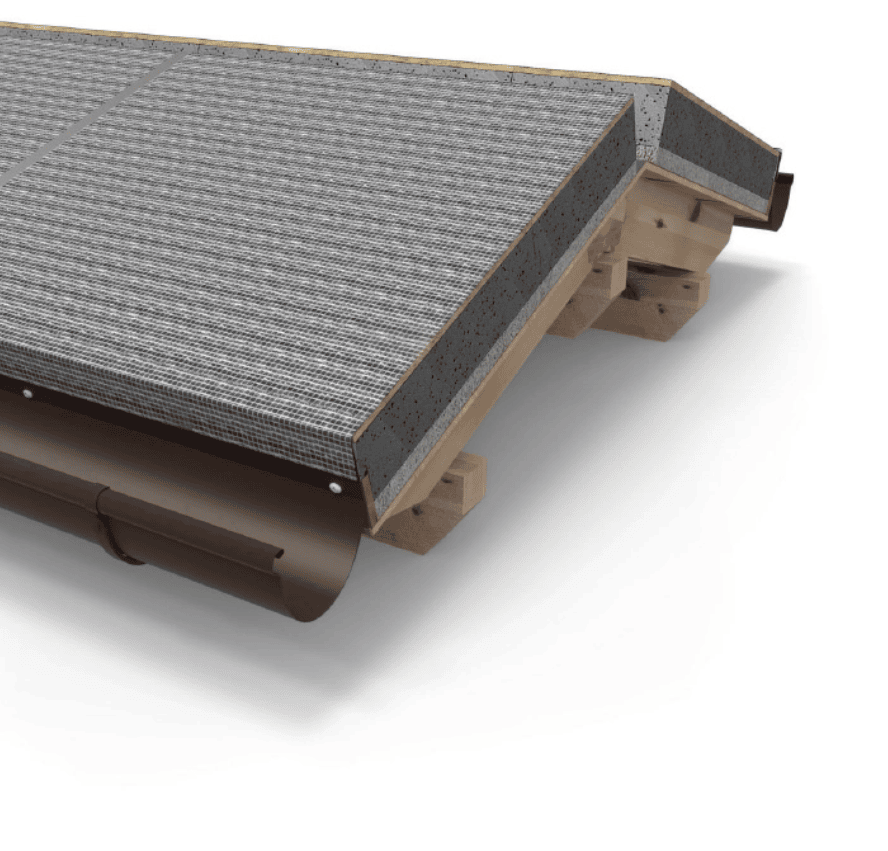

Posa del sistema tetto TERMALWOOD SYSTEM
Riportiamo di seguito le fasi principali necessarie per una posa a regola d’arte del sistema tetto Termalwood. Le operazioni descritte valgono per i sistemi Termalwood, Termalwood Plus e Termalwood Strong
Legenda
A Membrana freno vapore FV150
B Listello in legno linea di gronda
C Pannelli Airwood
D Grondaia
E Membrana BV150 o MT 150
F Vitoni con ghiera
G Staffe per fissaggio Airtop
H Sottocolmo Airtop Strong
I Profilo Zefiro
L Fascia ventilata
I consigli di posa non determinano alcuna responsabilità di Politop su eventuali problematiche che dovessero insorgere, non legate alla qualità del prodotto, bensì ad attività e fenomeni non controllabili dalla stessa.
1
Posare e fissare sul tetto la membrana freno vapore tipo FV150 (A) avendo cura di sigillare le giunzioni con l’apposito nastro Nape.
2
Posare un listello di legno (B) lungo la linea di gronda. Per le linee di bordo, se necessario, posare sulle fiancate delle falde un listello di altezza pari allo spessore totale del pannello Termalwood (OSB incluso).
3
Posare e fissare la prima fila di pannelli Termalwood (C) in appoggio al listello di legno (B). Proseguire con la posa dei pannelli fino alla linea di colmo. Tagliare la parte eccedente lasciando 5 – 6 cm di ventilazione. Sigillare le giunzioni dei pannelli (nella linea di colmo) con schiuma poliuretanica e guaina liquida bituminosa.
4
Posare la grondaia (D).
5
Posare la membrana traspirante e permeabile al vapore tipo MT150 o BV150 (E) avendo cura di giungere fino alla grondaia. Sigillare la membrana con l’apposito nastro Tenax.
6
Fissare i pannelli Termalwood alla copertura mediante le apposite viti con ghiera (F) e sigillare i punti di fissaggio con il nastro Tenax. Fissare le staffe di sostegno (G) del sottocolmo Airtop al tavolato OSB dei pannelli Termalwood. Posizionare la prima staffa a 25 cm dal bordo del pannello e le successive con interasse 50 cm.
7
Fissare i profili sagomati Zefiro (I) ai pannelli Termalwood (circa 3 ogni m2 in base al passo degli elementi della copertura).
8
Posare il manto di copertura, agganciando le tegole ai profili Zefiro e lasciando sul colmo una distanza tra gli ultimi elementi da 6 a 10 cm.
9
Appoggiare sul manto di copertura il sottocolmo ventitalo Airtop (H) e fissarlo alle staffe mediante viti. Ripiegare le bandelle antintrusione e avvitare il primo coppone direttamente sul corpo rigido di Airtop.
10
Fissare i successivi copponi con viti o ganci direttamente sul corpo rigido dell’Airtop sigillando con silicone. Steso un cordone di silicone e mediante le strisce adesive, far aderire bene le bandelle in alluminio. plissettato sul manto di copertura Rifinire il tetto con gli elementi architettonici previsti.
ISIROOF, COPERTURE E INTERCAPEDINI

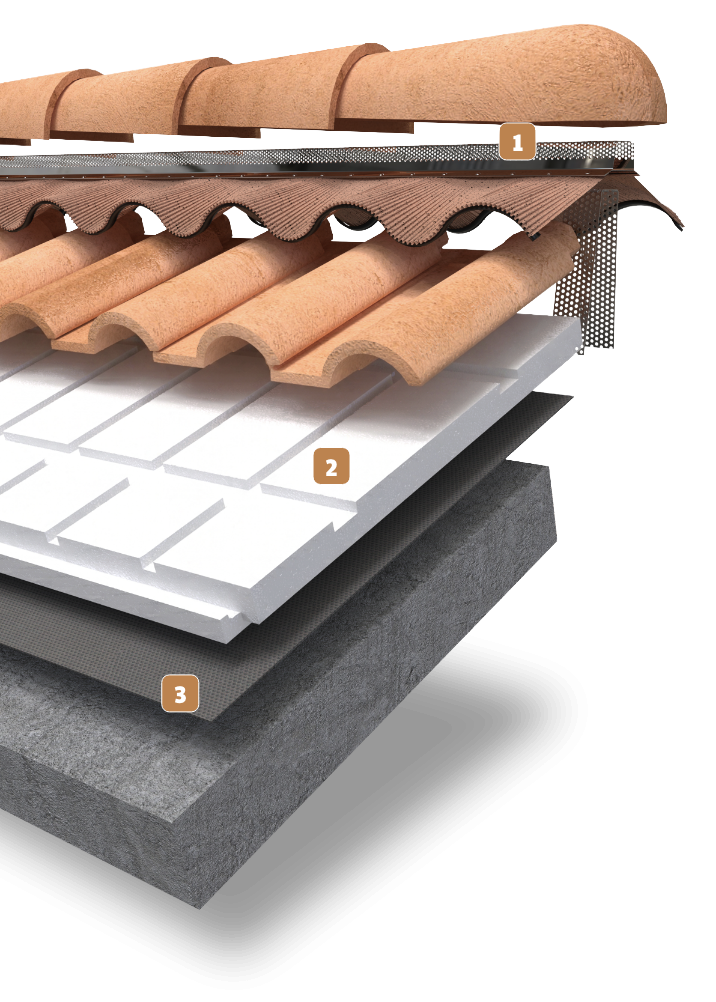

TERMALTEGOLA system
Il sistema tetto termicamente isolato e microventilato. Termaltegola system è una soluzione completa per la realizzazione di tetti microventilati. Il suo elemento principale, il pannello Termaltegola in EPS, garantisce un isolamento termico ottimale per tetti inclinati e, grazie alla forma specifica, assicura una microventilazione efficace della copertura.
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PANNELLO TERMALTEGOLA
Garantisce ottimo isolamento termico e ventilazione del tetto; Termaltegola utilizza oltre il 15% di materia prima riciclata conforme ai CAM.
3
FRENO VAPORE FV 150
Freno vapore FV150 La membrana freno vapore gestisce il flusso del vapore dall’interno verso l’esterno del tetto, è traspirante al vapore ma impermeabile all’acqua.
ECCELLENTE VENTILAZIONE
OTTIMO ISOLAMENTO TERMICO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
Termaltegola system
Eccellente ventilazione
Il pannello Termaltegola offre isolamento termico elevato e una microventilazione efficiente.
Disponibile in 3 densità(100 – 120 – 150) e in 10 diversi spessori e in due versioni:
Termaltegola
Pannello standard
Termaltegola - X
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
MASSIMA VENTILAZIONE
Per una corretta ventilazione della copertura, il pannello in EPS di Airwood è anche dotato di una serie di microfori passanti che favoriscono il passaggio dell’umidità in eccesso.
CONFORME ALLE NORME CAM E UNI
Per la produzione di Airwood viene utilizzata una percentuale superiore al 15% di materia prima proveniente da riciclo come richiesto dalla normativa CAM.
Download Area
Documenti
Scheda tecnicaISIROOF, COPERTURE E INTERCAPEDINI
TERMALTEGOLA Plus system
Il sistema tetto termicamente isolato e microventilato. Termaltegola Plus system è una soluzione completa per la realizzazione di tetti microventilati. Il suo elemento principale, il pannello Termaltegola Plus, composto da un elemento in EPS abbinato a un pannello in fibra di legno mineralizzata.
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PANNELLO TERMALTEGOLA
Elemento isolante composto da:
A – base in EPS
B – pannello di fibra di legno mineralizzata
3
FRENO VAPORE FV 150
Freno vapore FV150 La membrana freno vapore gestisce il flusso del vapore dall’interno verso l’esterno del tetto, è traspirante al vapore ma impermeabile all’acqua.
ECCELLENTE VENTILAZIONE
OTTIMO ISOLAMENTO TERMICO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
Termaltegola Plus
Eccellente ventilazione
Il pannello Termaltegola Plus offre isolamento termico elevato e una microventilazione efficiente.
Disponibile in 3 densità(100 – 120 – 150) e in 10 diversi spessori e in due versioni:
Termaltegola Plus
Pannello standard
Termaltegola Plus - X
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
MASSIMA VENTILAZIONE
Per una corretta ventilazione della copertura, il pannello in EPS di Airwood è anche dotato di una serie di microfori passanti che favoriscono il passaggio dell’umidità in eccesso.
CONFORME ALLE NORME CAM E UNI
Per la produzione di Airwood viene utilizzata una percentuale superiore al 15% di materia prima proveniente da riciclo come richiesto dalla normativa CAM.
Download Area
Documenti
Scheda tecnicaISIROOF, COPERTURE E INTERCAPEDINI

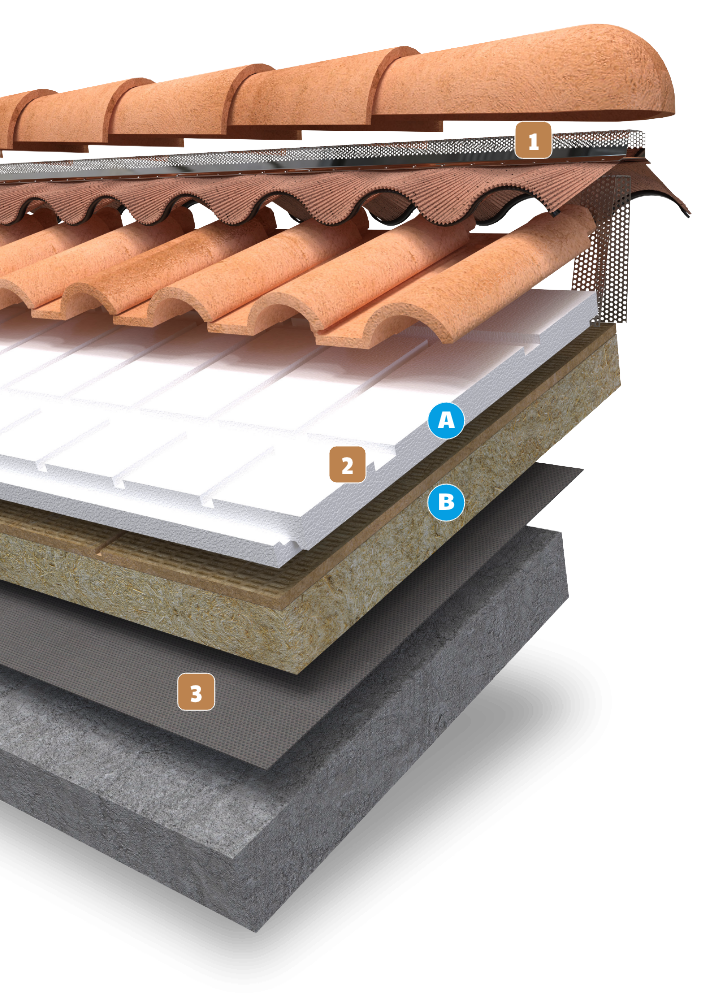

TERMALTEGOLA Rock system
Il sistema tetto termicamente isolato e microventilato. Termaltegola Rock system è una soluzione completa per la realizzazione di tetti microventilati. Il suo elemento principale, il pannello Termaltegola Rock, composto da un elemento in EPS abbinato a un pannello in lana di roccia.
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PANNELLO TERMALTEGOLA
Elemento isolante composto da:
A – base in EPS
B – pannello in lana di roccia
3
FRENO VAPORE FV 150
Freno vapore FV150 La membrana freno vapore gestisce il flusso del vapore dall’interno verso l’esterno del tetto, è traspirante al vapore ma impermeabile all’acqua.
ECCELLENTE VENTILAZIONE
OTTIMO ISOLAMENTO TERMICO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
Termaltegola Rock
Eccellente ventilazione
Il pannello Termaltegola Rock offre isolamento termico elevato e una microventilazione efficiente.
Disponibile in 3 densità(100 – 120 – 150) e in 10 diversi spessori e in due versioni:
Termaltegola Rock
Pannello standard
Termaltegola Rock - X
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
MASSIMA VENTILAZIONE
Per una corretta ventilazione della copertura, il pannello in EPS di Airwood è anche dotato di una serie di microfori passanti che favoriscono il passaggio dell’umidità in eccesso.
CONFORME ALLE NORME CAM E UNI
Per la produzione di Airwood viene utilizzata una percentuale superiore al 15% di materia prima proveniente da riciclo come richiesto dalla normativa CAM.
Download Area
Documenti
Scheda tecnicaISIROOF, COPERTURE E INTERCAPEDINI

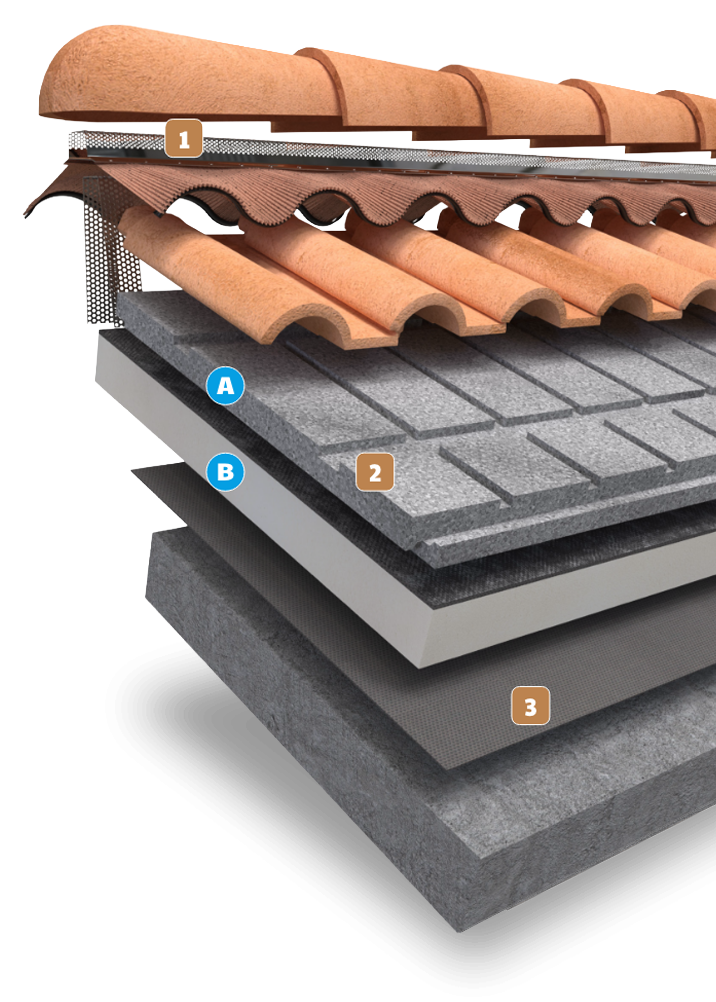

TERMALTEGOLA PIR system
Il sistema tetto termicamente isolato e microventilato. Termaltegola PIR system è una soluzione completa per la realizzazione di tetti microventilati. Il suo elemento principale, il pannello Termaltegola Pir, composto da un elemento in EPS abbinato a un pannello in poliisocianurato (PIR).
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PANNELLO TERMALTEGOLA
Elemento isolante composto da:
A – base in EPS
B – pannello in poliisocianurato (PIR)
3
FRENO VAPORE FV 150
Freno vapore FV150 La membrana freno vapore gestisce il flusso del vapore dall’interno verso l’esterno del tetto, è traspirante al vapore ma impermeabile all’acqua.
ECCELLENTE VENTILAZIONE
OTTIMO ISOLAMENTO TERMICO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
Termaltegola PIR
Eccellente ventilazione
Il pannello Termaltegola PIR offre isolamento termico elevato e una microventilazione efficiente.
Disponibile in 3 densità(100 – 120 – 150) e in 10 diversi spessori e in due versioni:
Termaltegola PIR
Pannello standard
Termaltegola PIR - X
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
Tipologie di pannelli poliisocianurato (PIR)
Pir VV
Pannello isolante termico costituito da poliisocianurato (PIR) rigido, a celle chiuse, espansa fra due supporti di velovetro saturato
Pir Class B
Pannello isolante termico ad alte prestazioni costituito da una schiuma in poliuretano espanso (PIR). Progettato specificamente per resistere alle sollecitazioni termiche dell’applicazione delle membrane impermeabilizzanti a caldo
MASSIMA VENTILAZIONE
Per una corretta ventilazione della copertura, il pannello in EPS di Airwood è anche dotato di una serie di microfori passanti che favoriscono il passaggio dell’umidità in eccesso.
CONFORME ALLE NORME CAM E UNI
Per la produzione di Airwood viene utilizzata una percentuale superiore al 15% di materia prima proveniente da riciclo come richiesto dalla normativa CAM.
Download Area
Documenti
Scheda tecnicaISIROOF, COPERTURE E INTERCAPEDINI

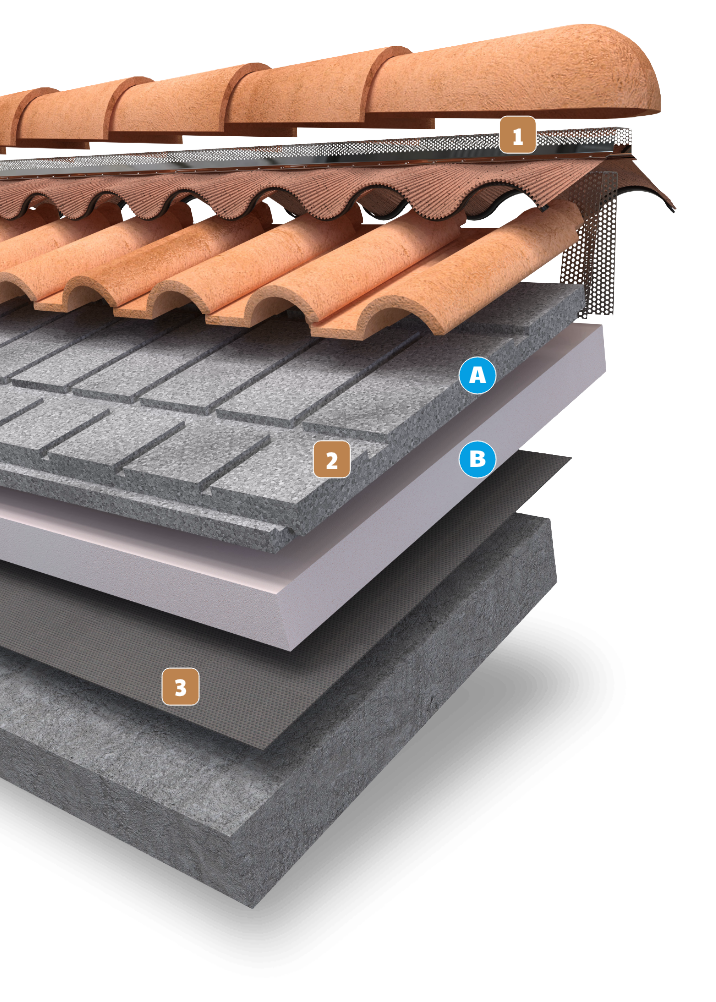

TERMALTEGOLA XPS system
Il sistema tetto termicamente isolato e microventilato. Termaltegola XPS system è una soluzione completa per la realizzazione di tetti microventilati. Il suo elemento principale, il pannello Termaltegola XPS, composto da un elemento in EPS abbinato a un pannello in polistirene espanso estruso (XPS).
1
AIRTOP STRONG
Elemento di sotto colmo ventilato per assicurare la perfetta funzionalità del tetto termoventilato.
2
PANNELLO TERMALTEGOLA
Elemento isolante composto da:
A – base in EPS
B – pannello in polistirene espanso estruso (XPS)
3
FRENO VAPORE FV 150
Freno vapore FV150 La membrana freno vapore gestisce il flusso del vapore dall’interno verso l’esterno del tetto, è traspirante al vapore ma impermeabile all’acqua.
ECCELLENTE VENTILAZIONE
OTTIMO ISOLAMENTO TERMICO
ELEVATA RESISTENZA
ATOSSICO E RICICLABILE
Termaltegola XPS
Eccellente ventilazione
Il pannello Termaltegola offre isolamento termico elevato e una microventilazione efficiente.
Disponibile in 3 densità(100 – 120 – 150) e in 10 diversi spessori e in due versioni:
Termaltegola XPS
Pannello standard
Termaltegola XPS - X
Pannello con EPS a lambda migliorato, per un isolamento ancora più performante
MASSIMA VENTILAZIONE
Per una corretta ventilazione della copertura, il pannello in EPS di Airwood è anche dotato di una serie di microfori passanti che favoriscono il passaggio dell’umidità in eccesso.
CONFORME ALLE NORME CAM E UNI
Per la produzione di Airwood viene utilizzata una percentuale superiore al 15% di materia prima proveniente da riciclo come richiesto dalla normativa CAM.
Download Area
Documenti
Scheda tecnicaDati tecnici
Dimensioni
Dimensioni utili
1200 x 660 mm
Dimensioni con battentatura su 4 lati
1225 x 685 mm
Superficie utile
0,792 m²
Spessori minimi d’isolamento disponibili
da 40 a 200 mm
ISIROOF, COPERTURE E INTERCAPEDINI

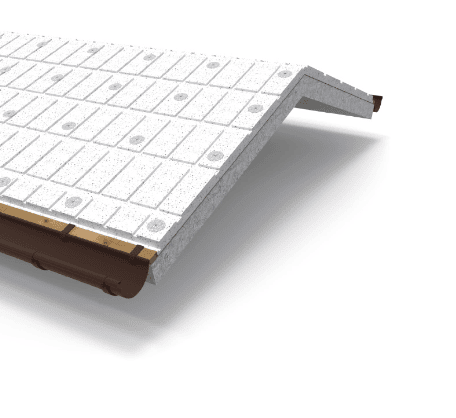

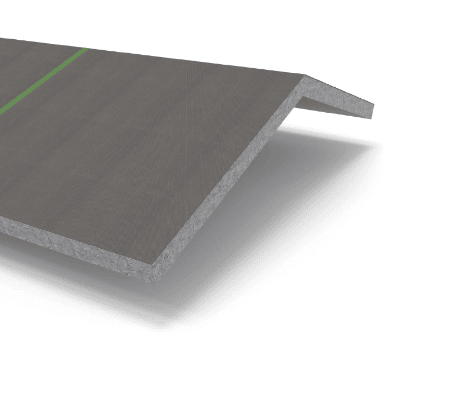

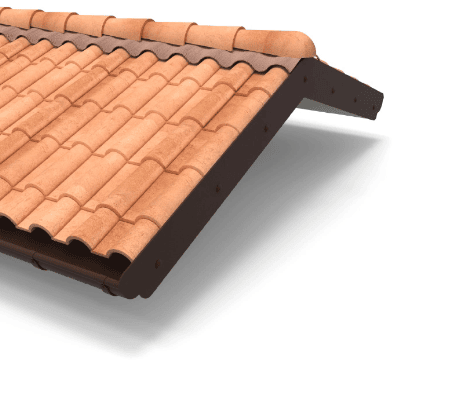

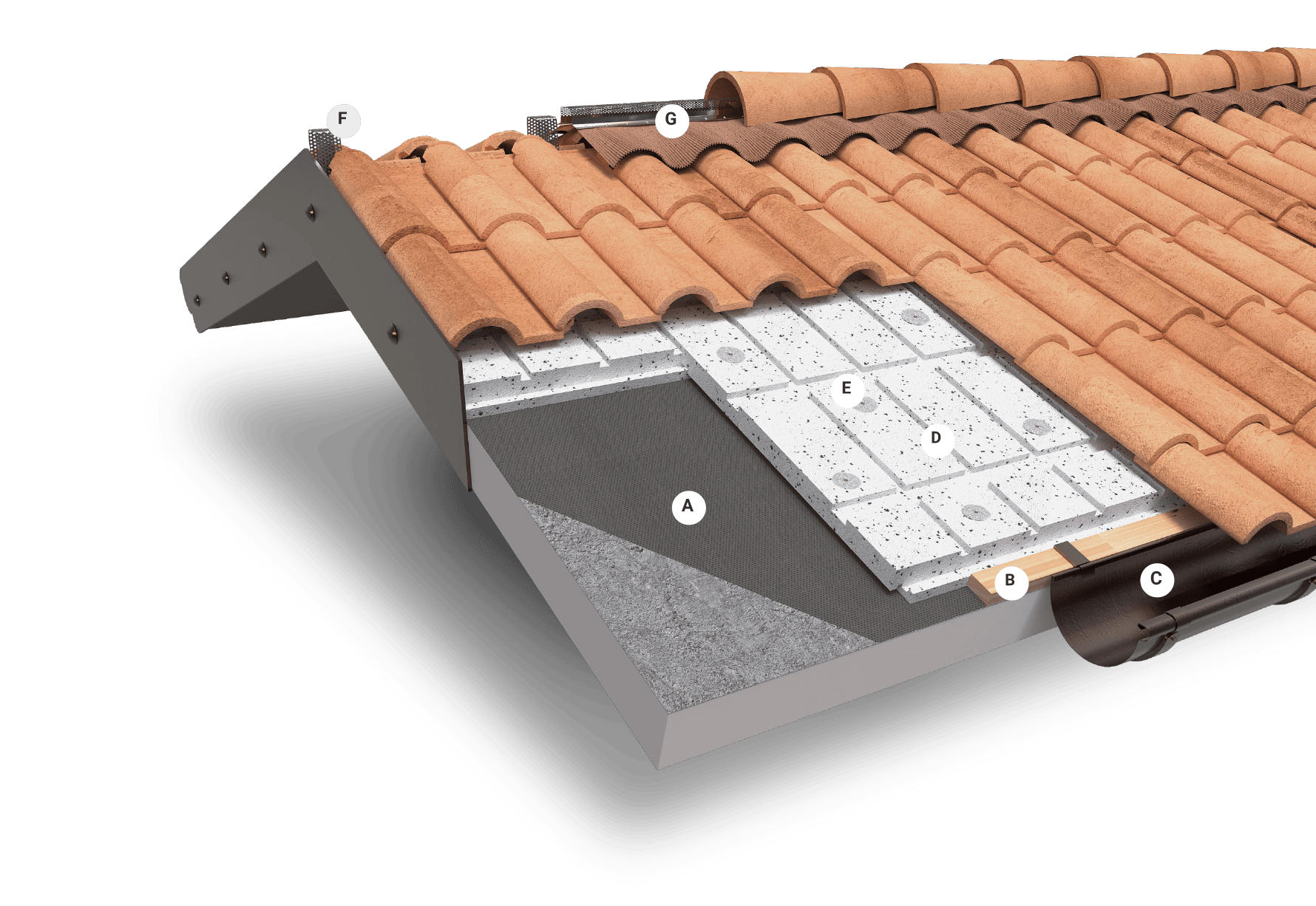

Posa del sistema tetto Termaltegola SYSTEM
Riportiamo di seguito le fasi principali necessarie per una posa a regola d’arte del sistema tetto Termaltegola
Legenda
A Membrana frenavapore FV150
B Listello in legno linea di gronda
C Grondaia
D Pannelli Termaltegola
E Viti con ghiera
F Staffe per fissaggio Airtop
G Sottocolmo Airtop Strong
I consigli di posa non determinano alcuna responsabilità di Politop su eventuali problematiche che dovessero insorgere, non legate alla qualità del prodotto, bensì ad attività e fenomeni non controllabili dalla stessa.
1
Posare e fissare sul tetto la membrana freno vapore tipo FV150 (A) avendo cura di sigillare le giunzioni con l’apposito nastro Nape.
2
Posare un listello di legno (B) lungo la linea di gronda. Per le linee di bordo, se necessario, posare un listello di altezza pari allo spessore totale del pannello. Di seguito fissare la grondaia (C).
3

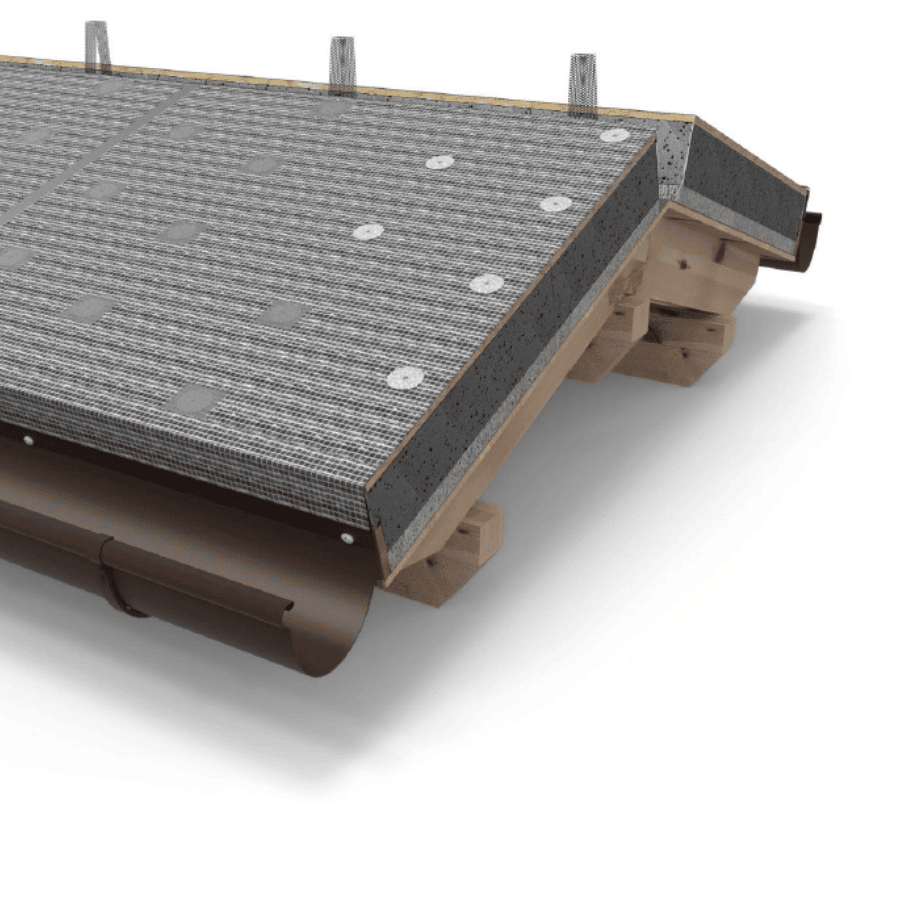

Posare e fissare con le apposite viti con ghiera (E) la prima fila di pannelli Termaltegola (D) in appoggio al listello di legno. Proseguire con la posa e il fissaggio dei pannelli fino alla linea di colmo avendo cura di sigillare i punti di fissaggio con il nastro Tenax. Infine tagliare la parte eccedente dell’ultima fila di pannelli e sigillare le giunzioni dei pannelli con schiuma poliuretanica e guaina liquida bituminosa.
4
Proseguire poi con la posa delle tegole. Fissare le staffe di sostegno (F) del sottocolmo Airtop. Posizionare la prima staffa a 25 cm dal bordo del pannello e le successive con interasse 50 cm.
5
Appoggiare sul manto di copertura il sottocolmo ventitalo Airtop (G) e fissarlo alle staffe mediante viti. Ripiegare le bandelle antintrusione e avvitare il primo coppone direttamente sul corpo rigido di Airtop. Fissare i successivi copponi. Steso un cordone di silicone e mediante le strisce adesive, far aderire bene le bandelle in alluminio plissettato sul manto di copertura. Rifinire il tetto con gli elementi architettonici previsti.
ISIROOF, COPERTURE E INTERCAPEDINI
COPERTURE Pendenzate system
L’isolamento sicuro per i tetti piani. I sistemi pendenzati Politop rappresentano una soluzione pratica ed ecosostenibile per l’isolamento delle coperture piane, eliminando i problemi di pendenza e ristagno d’acqua. Realizzati in EPS su misura e disponibili in diverse densità, i moduli Politop assicurano la pendenza minima dell’1-1,5%, garantendo al tempo stesso isolamento termico, leggerezza e lunga durata.
ELIMINA I RISTAGNI D’ACQUA
OTTIMO ISOLAMENTO TERMICO
ATOSSICO E RICICLABILE
IDEALE PER TETTI PIANI
Dati tecnici
Dimensioni
Pannello A
1000 x 1000 mm
Pannello B
1000 x 2000 mm
Su misura
altre dimensioni in funzione del progetto
Spessore minmo
20 mm
Download Area
Documenti
Scheda tecnicaCertificazioni

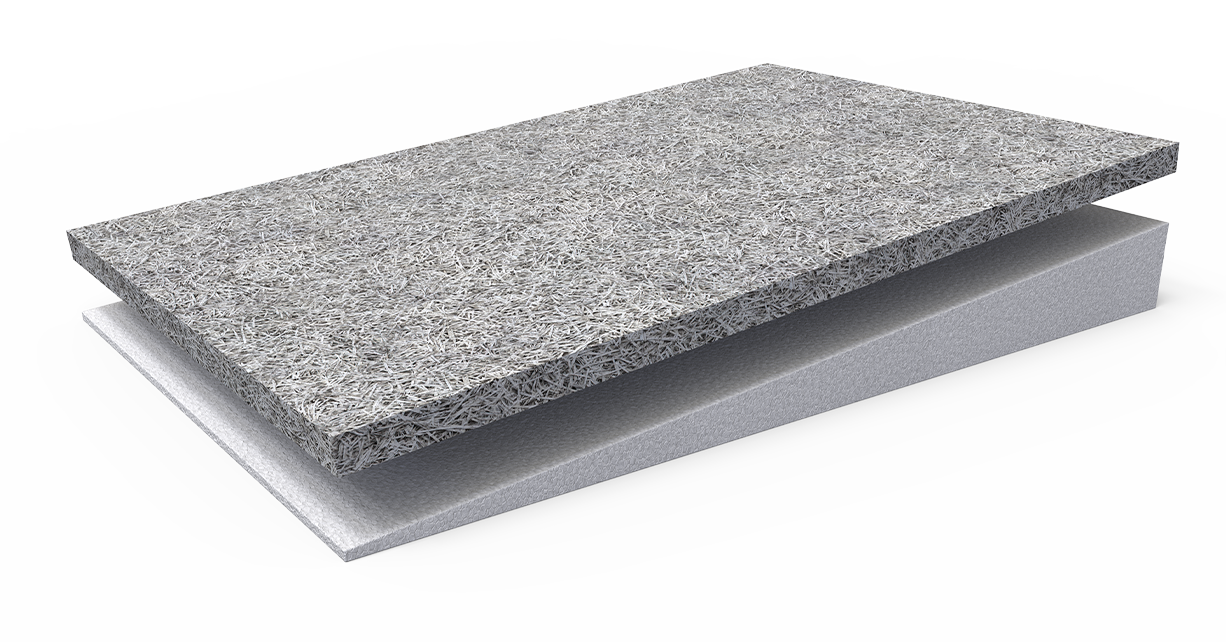

Coperture pendenzateCOPERTURE Pendenzate Plus system
I sistemi pendenzati Politop Plus System, ora con membrana bituminosa, isolano le coperture piane eliminando i ristagni d’acqua. Composti da elementi modulari in EPS (in 2 densità) accoppiati a 50 mm di fibra di legno mineralizzata, assicurano la pendenza dell’1-1,5% necessaria al deflusso. Una soluzione su misura, leggera ed ecologica che garantisce coibentazione e impermeabilizzazione durature.
ELIMINA I RISTAGNI D’ACQUA
OTTIMO ISOLAMENTO TERMICO
ATOSSICO E RICICLABILE
IDEALE PER TETTI PIANI
Dati tecnici
Dimensioni
Pannello A
1000 x 1000 mm
Pannello B
1000 x 2000 mm
Su misura
altre dimensioni in funzione del progetto
Spessore minmo
20 mm
Download Area
Documenti
Scheda tecnicaCertificazioni

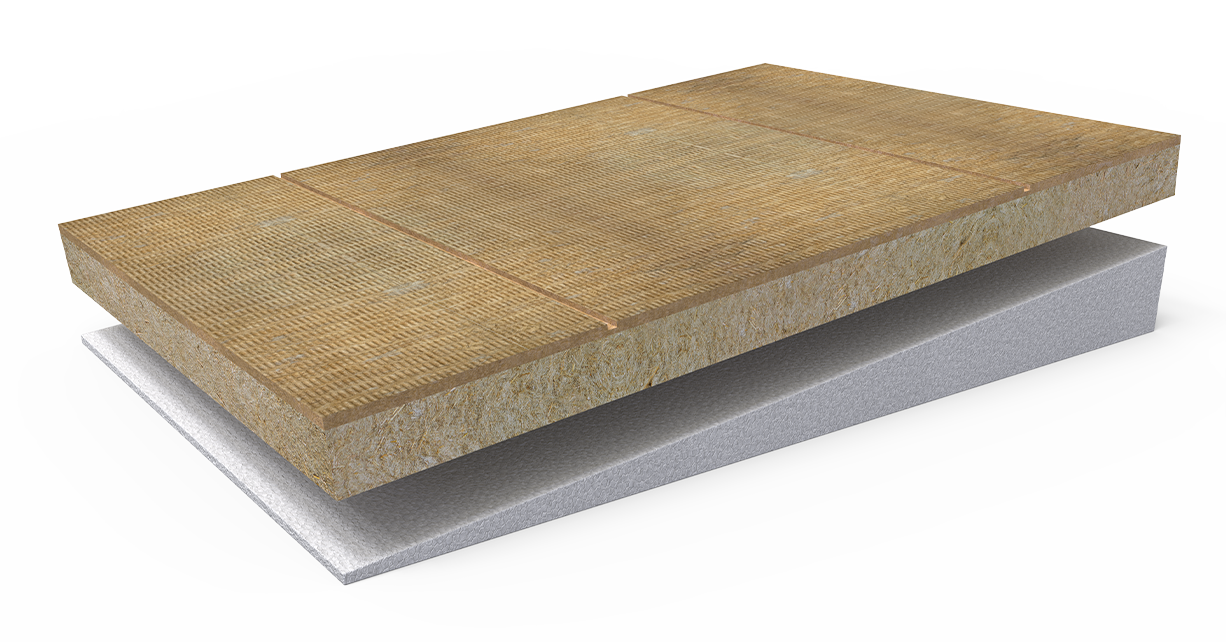

Coperture pendenzateCOPERTURE Pendenzate Rock system
I sistemi pendenzati Politop Rock System, ora anche con membrana bituminosa, isolano le coperture piane eliminando i ristagni d’acqua. Composti da moduli in EPS (in 2 densità) accoppiati a un pannello in lana di roccia, garantiscono la pendenza dell’1-1,5% necessaria al deflusso. Una soluzione leggera e su misura che assicura coibentazione e impermeabilizzazione durature.
ELIMINA I RISTAGNI D’ACQUA
OTTIMO ISOLAMENTO TERMICO
ATOSSICO E RICICLABILE
IDEALE PER TETTI PIANI
Dati tecnici
Dimensioni
Pannello A
1000 x 1000 mm
Pannello B
1000 x 2000 mm
Su misura
altre dimensioni in funzione del progetto
Spessore minmo
20 mm
Download Area
Documenti
Scheda tecnicaCertificazioni

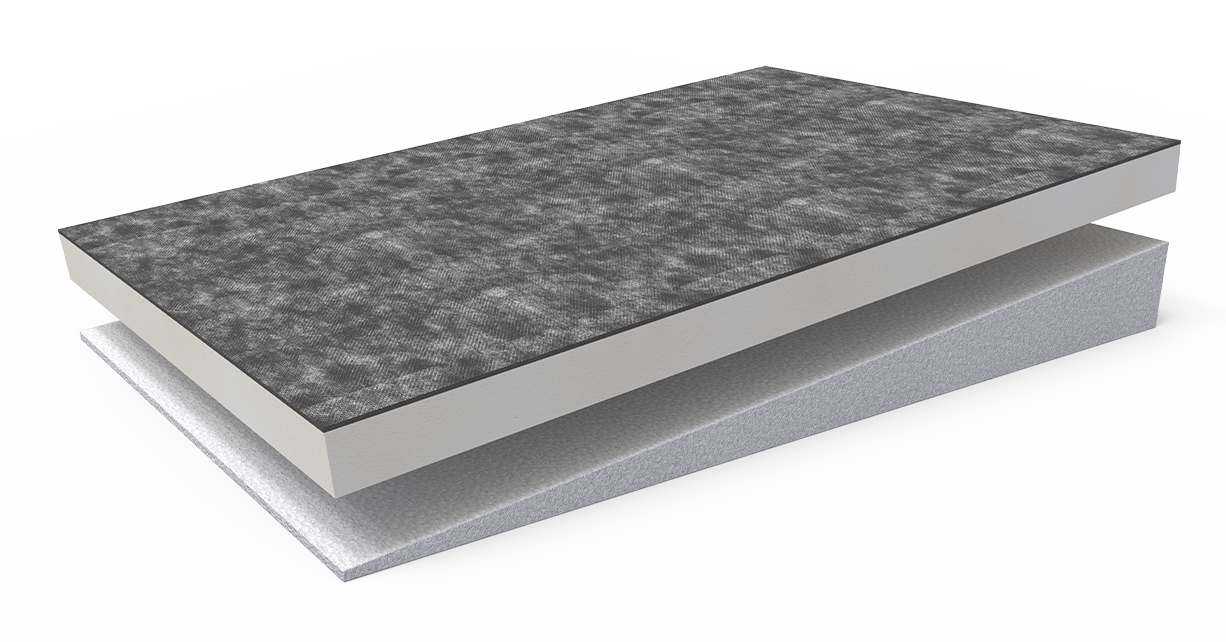

Coperture pendenzateCOPERTURE Pendenzate Pir system
I sistemi pendenzati Politop Pir System, ora con membrana bituminosa, isolano le coperture piane eliminando i ristagni d’acqua. Sono composti da moduli in EPS (in 2 densità) accoppiati a un pannello in PIR (poliisocianurato, un isolante rigido noto per le eccezionali prestazioni termiche e l’ottima resistenza al fuoco). Il sistema garantisce la pendenza dell’1-1,5% necessaria al deflusso, offrendo una soluzione leggera, su misura e duratura.
ELIMINA I RISTAGNI D’ACQUA
OTTIMO ISOLAMENTO TERMICO
ATOSSICO E RICICLABILE
IDEALE PER TETTI PIANI
Dati tecnici
Dimensioni
Pannello A
1000 x 1000 mm
Pannello B
1000 x 2000 mm
Su misura
altre dimensioni in funzione del progetto
Spessore minmo
20 mm
Download Area
Documenti
Scheda tecnicaCertificazioni
Coperture pendenzateCOPERTURE Pendenzate XPS system
L’isolamento sicuro per i tetti piani. I sistemi pendenzati Politop rappresentano una soluzione pratica ed ecosostenibile per l’isolamento delle coperture piane, eliminando i problemi di pendenza e ristagno d’acqua. Realizzati in EPS su misura e disponibili in diverse densità, i moduli Politop assicurano la pendenza minima dell’1-1,5%, garantendo al tempo stesso isolamento termico, leggerezza e lunga durata.
ELIMINA I RISTAGNI D’ACQUA
OTTIMO ISOLAMENTO TERMICO
ATOSSICO E RICICLABILE
IDEALE PER TETTI PIANI
Dati tecnici
Dimensioni
Pannello A
1000 x 1000 mm
Pannello B
1000 x 2000 mm
Su misura
altre dimensioni in funzione del progetto
Spessore minmo
20 mm
Download Area
Documenti
Scheda tecnicaCertificazioni
Coperture pendenzateISIROOF, COPERTURE E INTERCAPEDINI

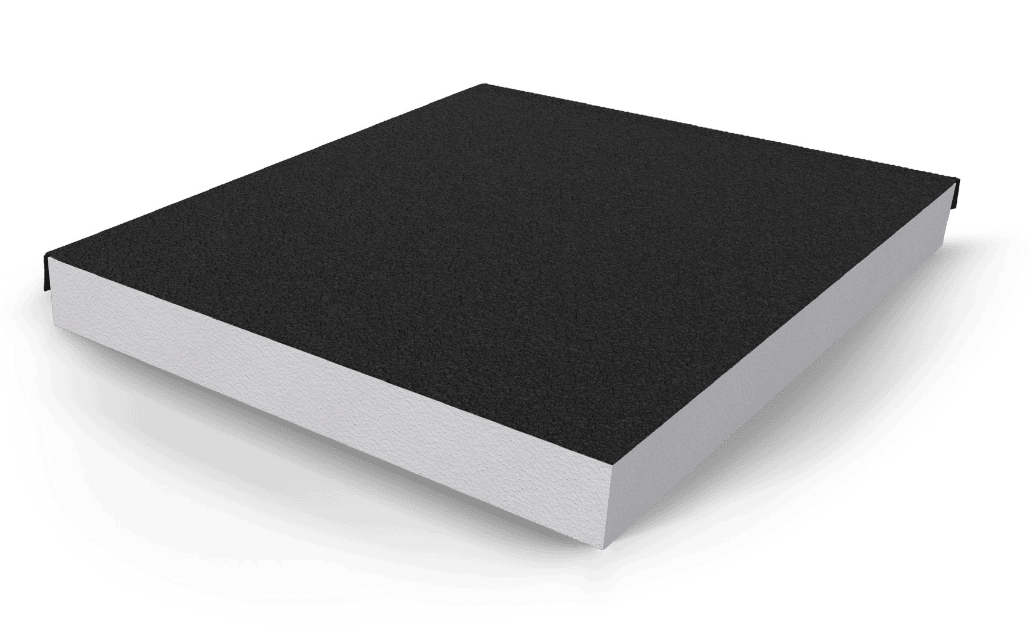

TERMALTOP AC
L’isolamento impermeabile. Termaltop AC è un sistema termoisolante per coperture ottenuto per accoppiamento a caldo tra una membrana bituminosa impermeabile e lastre di EPS. Si ottiene così un sistema che offre in un’unica soluzione l’isolamento termico e l’impermeabilizzazione. Termaltop AC è disponibile in 2 densità (150 – 200) con tre tipi di membrana bituminosa (VV2 – PE3 – PGR4,5) e in 6 diversi spessori.
IMPERMEABILE
ATOSSICO E RICICLABILE
Dati tecnici
Dimensioni
Dimensioni
1000 x 1000 mm
Spessori d’isolamento disponibili
da 50 a 160 mm
Superficie utile
1,00 m²
Spessore minmo
0,792 m²
Download Area
Documenti
Scheda tecnicaVoce di capitolato
Termaltop ACISIROOF, COPERTURE E INTERCAPEDINI

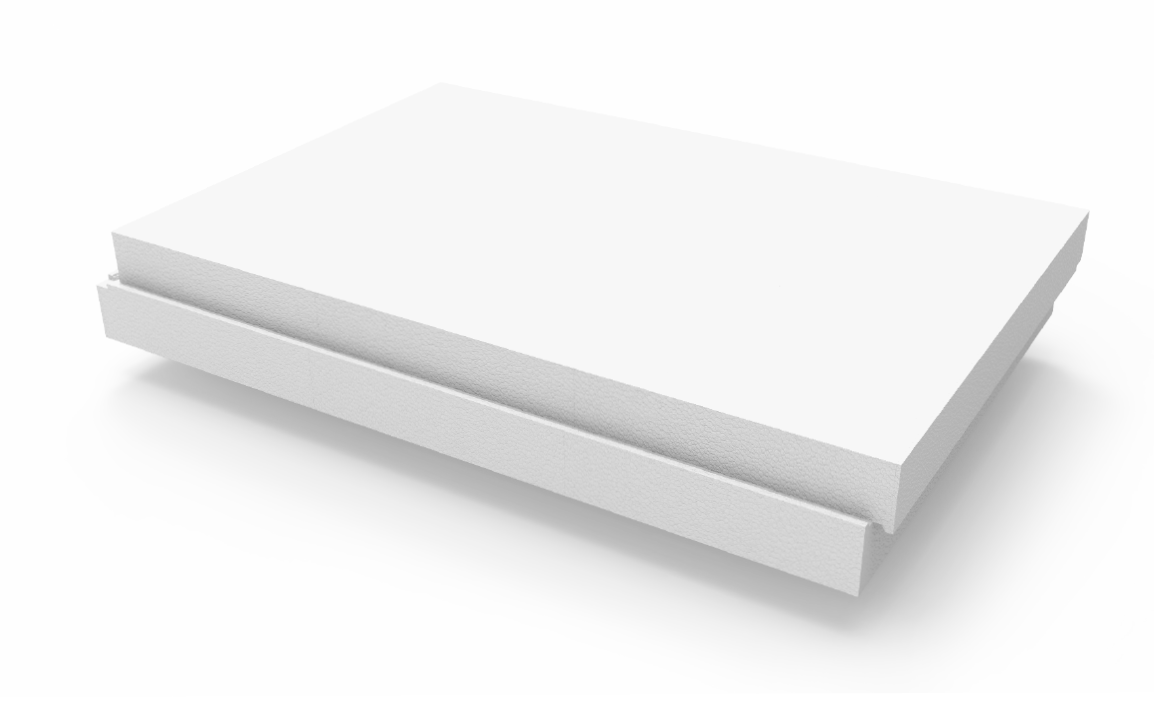

TERMALTOP
L’isolamento semplice ed efficace per le intercapedini. Il pannello Termatop, realizzato in polistirene espanso sinterizzato (EPS), è disponibile in 3 densità (100, 150 e 200) e in 6 spessori differenti. Grazie alla battentatura sui 4 lati, offre un pratico incastro maschio-femmina che facilita la posa e migliora la protezione contro le dispersioni termiche.
BATTENTATI SU 4 LATI
ATOSSICO E RICICLABILE
CONFORME ALLE NORME CAM E UNI
Dati tecnici
Dimensioni
Dimensioni con battentatura su 4 lati
1225 x 625 mm
Dimensioni utili
1200 x 600 mm
Spessori d’isolamento disponibili
da 50 a 200 mm
Superficie utile
0,72 m²
Download Area
Documenti
Scheda tecnicaVoce di capitolato
TermaltopISIROOF, COPERTURE E INTERCAPEDINI
TERMALPOR
Il pannello con lambda migliorato per le intercapedini. Il pannello Termalpor, in EPS con lambda potenziato, è disponibile in densità 100 e 6 spessori. Battentato sui 4 lati, garantisce posa agevole a incastro e migliore protezione dalle dispersioni termiche.
OTTIMO ISOLAMENTO TERMICO
ATOSSICO E RICICLABILE
CONFORME ALLE NORME CAM E UNI
BATTENTATI SU 4 LATI
Dati tecnici
Dimensioni
Dimensioni con battentatura su 4 lati
1225 x 625 mm
Dimensioni utili
1200 x 600 mm
Spessori d’isolamento disponibili
da 50 a 200 mm
Superficie utile
0,72 m²
Download Area
ISIROOF, COPERTURE E INTERCAPEDINI
MEMBRANA MT150 TRASPIRANTE
MT150, utilizzato nelle coperture in legno sopra l’isolante, favorisce la fuoriuscita dell’umidità mantenendo le prestazioni del coibente. È composto da tre strati di polipropilene saldati a ultrasuoni, senza additivi, ed è riciclabile al 100%.
MEMBRANA FV150 FRENO VAPORE
FV150 è un telo freno al vapore a 3 strati in polipropilene che regola il passaggio del vapore, evitando accumuli tra abitazione e isolante, proteggendo dall’umidità. È riciclabile al 100%.
MEMBRANA BV150 BARRIERA VAPORE
BV150, a tre strati di polipropilene saldati a ultrasuoni e riciclabile al 100%, favorisce l’evaporazione dell’umidità sopra l’isolante in coperture e facciate, preservando le prestazioni termiche e bloccando la banda infrarossa senza compromettere la traspirabilità.
VITI DI FISSAGGIO
Viti nichelate complete di ghiera zincata Disponibili in diverse lunghezze.

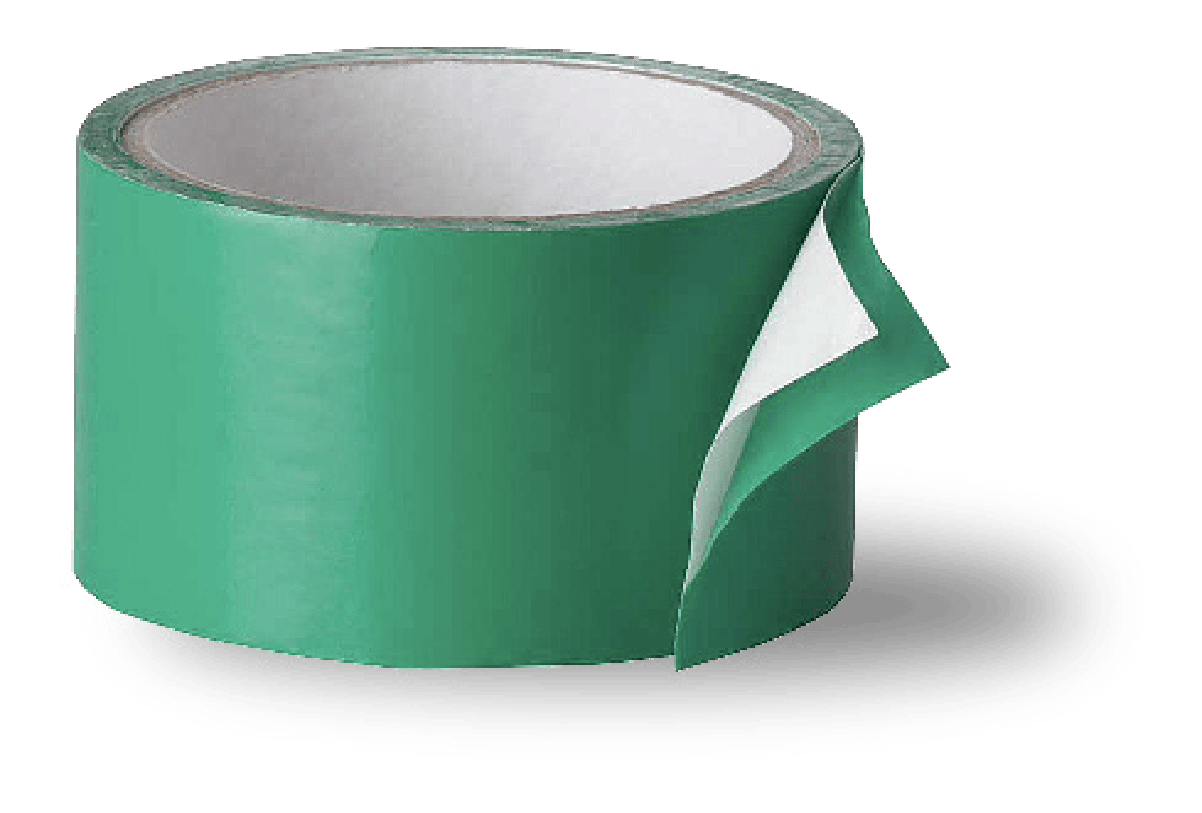

NASTRO NAPE
Nastro adesivo rinforzato in poliestere, ideale per sigillare sovrapposizioni di teli sintetici e riparare piccoli fori o strappi, garantendo tenuta all’acqua.

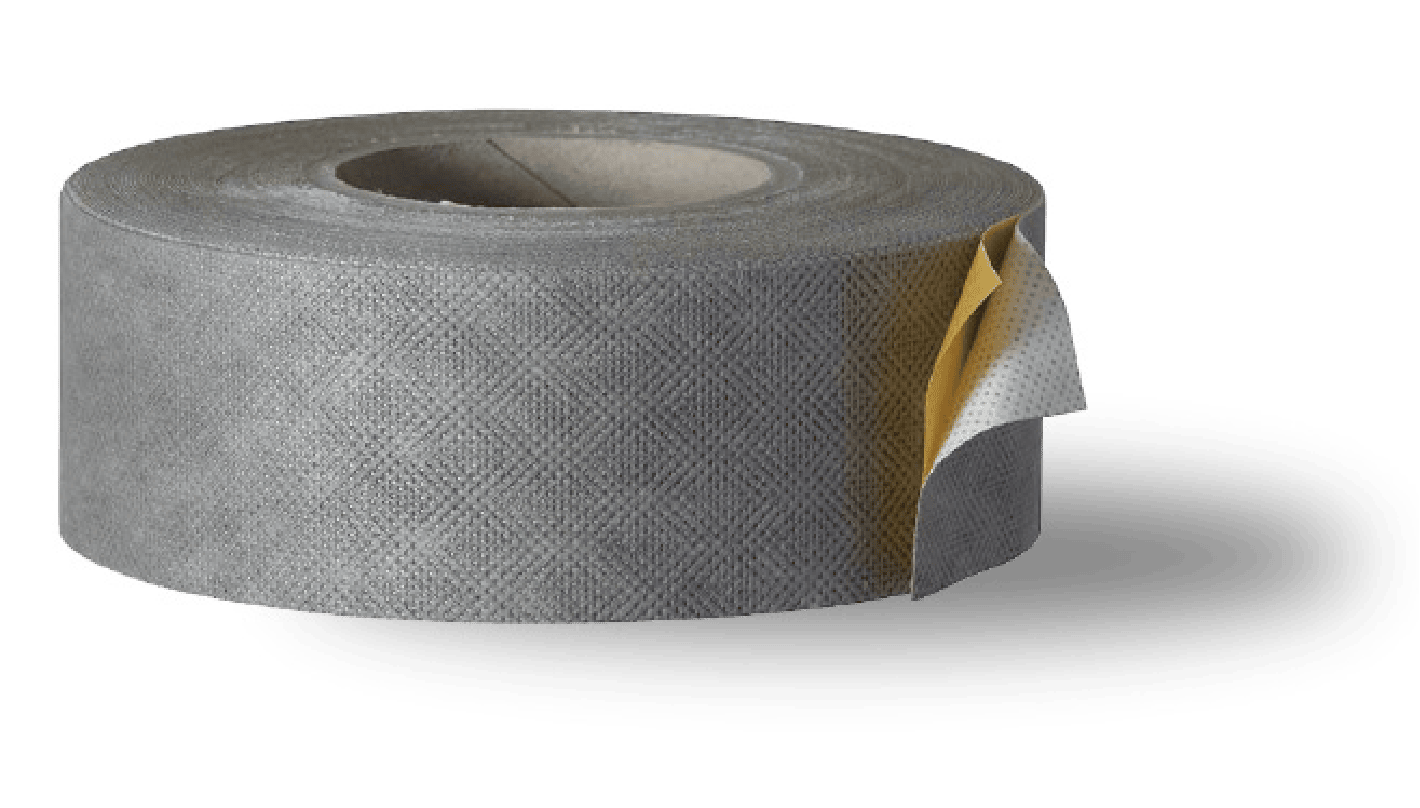

NASTRO TENAX
TENAX60 è un nastro adesivo unilaterale, impermeabile e traspirante, ideale per sigillare sovrapposizioni di teli sintetici e riparare piccoli fori o strappi.
AIRTOP STRONG
Il sottocolmo Airtop Strong di Politop, con calotta in acciaio zincato e bande in alluminio, facilita la ventilazione del tetto, protegge da acqua, raggi UV, uccelli e roditori, garantisce flusso d’aria >500 cm²/m ed è disponibile in tre colori: mattone, nero e rosa maculato.
Matone
Nero
Rosa maculato
STAFFE DI FISSAGGIO
Airtop Strong si fissa con staffe in acciaio inox, disponibili in 230 e 380 mm; per l’installazione occorre una staffa per metro lineare di colmo più una iniziale.
PROFILO ZEFIRO
Zefiro è un profilo aerato per tetti inclinati che garantisce ventilazione, raffrescamento e ancoraggio sicuro di tegole e coppi senza malta o schiuma, prevenendo degrado e ristagni d’acqua.
POSA SEMPLIFICATA
I profili Zefiro sono predisposti per un comodo e preciso aggancio fra di loro.
FASCIA VENTILATA
La fascia ventilata, costituita da due pezzi angolari 4×11,5 cm uniti da 3 viti zincate, permette il passaggio d’aria nei pannelli ventilati, evitando ristagni e condensa, ed è regolabile in altezza da 5 a 20 cm.
